Hướng Dẫn Chi Tiết Cách Lắp Đặt Máy Photocopy Sharp BP-30M Series (BP-30M28/30M31/30M35)

Bước 1: Khui thùng và tháo gỡ vật liệu bảo vệ

1. Mở hộp: Cẩn thận tháo vỏ thùng carton, gỡ bỏ các vật liệu đệm xốp và màng bọc nilon bảo vệ xung quanh máy.

2. Tháo băng keo cố định: Dọc theo thân máy (cả bên ngoài lẫn bên trong khay), nhà sản xuất đã dán các dải băng keo (màu xanh/đỏ) và các miếng xốp bảo vệ để chống sốc khi vận chuyển. Hãy đảm bảo bạn đã lột sạch TOÀN BỘ số băng keo này để tránh kẹt hệ thống cơ khi máy khởi động.

Bước 2: Kiểm tra phụ kiện và Mở khóa các bộ phận quang học

1. Kiểm tra phụ kiện (Packed items): Đảm bảo trong thùng đi kèm đầy đủ các linh kiện: Dây nguồn AC, Sách hướng dẫn (Manual), Đĩa CD-ROM, Hướng dẫn khởi động nhanh, Tấm che bảo vệ và Khăn lau kính.

2. Mở khóa khay nạp bản gốc (RSPF): Lấy các miếng đệm xốp bảo vệ nằm dưới khay nạp tài liệu tự động ra ngoài.

3. Mở khóa dàn quang (Scanner lock release): Đây là bước cực kỳ quan trọng! Bạn cần tháo con ốc vít cố định dàn quang học (kèm nhãn cảnh báo màu đỏ) nằm ở mặt kính hoặc hông máy. Nếu không tháo ốc này, máy sẽ báo lỗi ngay khi bật nguồn và có thể gây hỏng nhông.

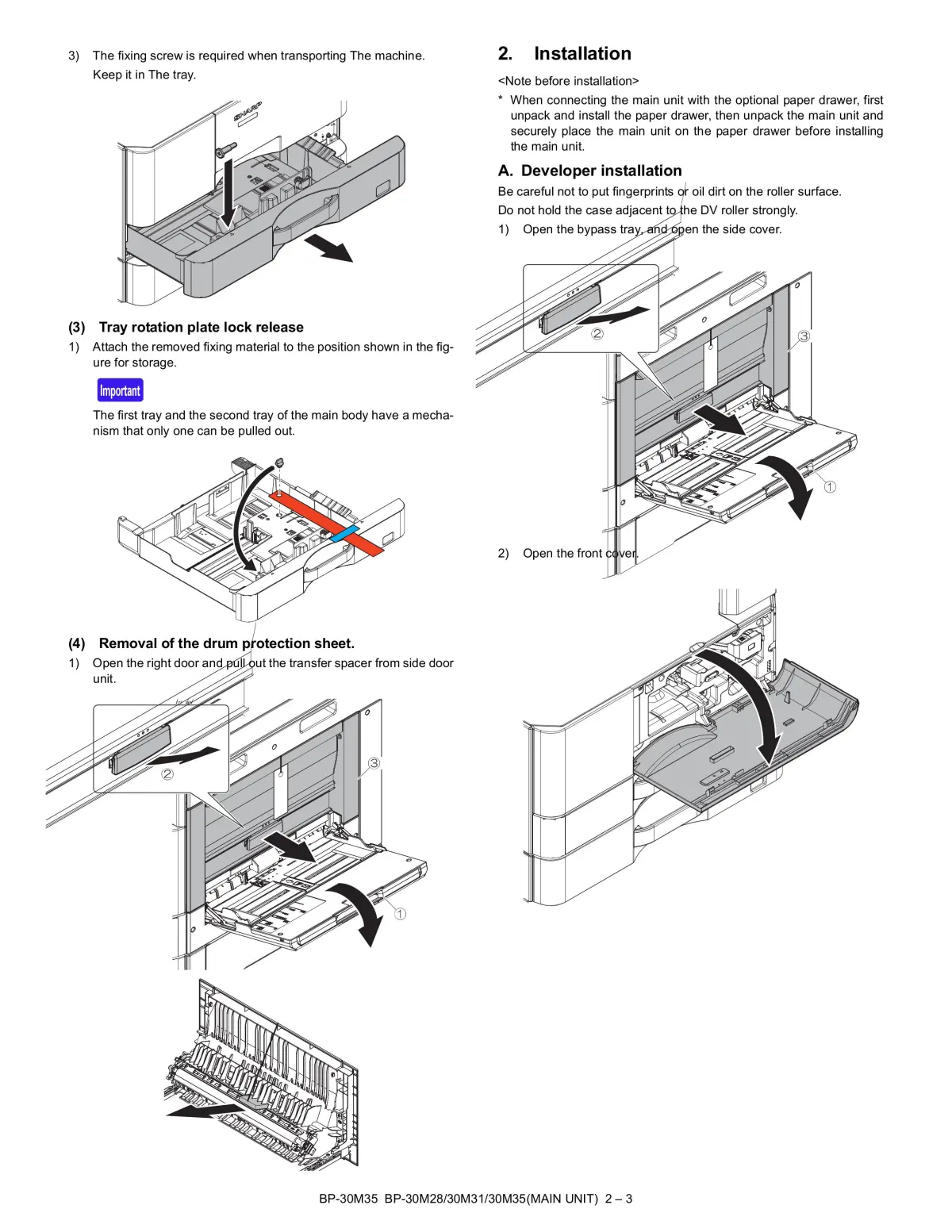

4. Mở khóa khay giấy và bảo vệ Drum: Tháo các chốt nhựa khóa khay giấy và mở cửa hông, kéo tấm giấy lót bảo vệ cụm Drum (trống) ra ngoài.

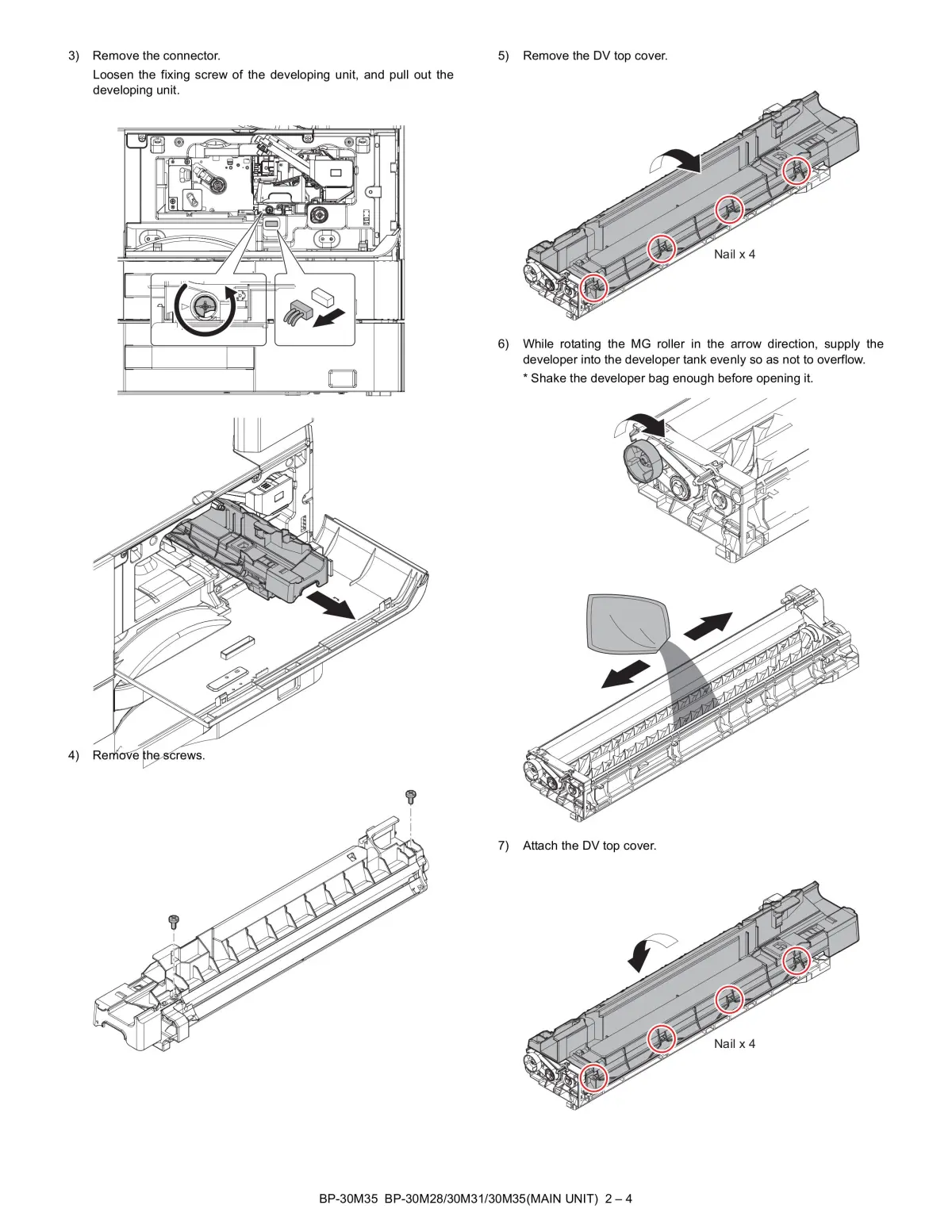

Bước 3: Lắp đặt Cụm Từ (Developer)

Lưu ý: Thao tác này đòi hỏi sự cẩn thận để tránh làm dính mồ hôi hoặc bụi bẩn lên rulo.

1. Mở khay tay (Bypass tray), mở nắp hông và nắp cửa trước.
2. Vặn ốc và rút nhẹ cụm từ (Developing unit) ra khỏi máy.
3. Tháo nắp trên của cụm từ (gồm 4 ngàm giữ).
4. Đổ từ: Lắc đều gói từ, sau đó vừa đổ từ từ vào khay chứa, vừa dùng tay xoay đều trục từ (MG roller) theo chiều mũi tên để bột từ dàn trải đều, không bị trào ra ngoài.
5. Đóng nắp cụm từ, lắp lại vào máy, siết chặt ốc cố định và cắm lại các jack kết nối điện.

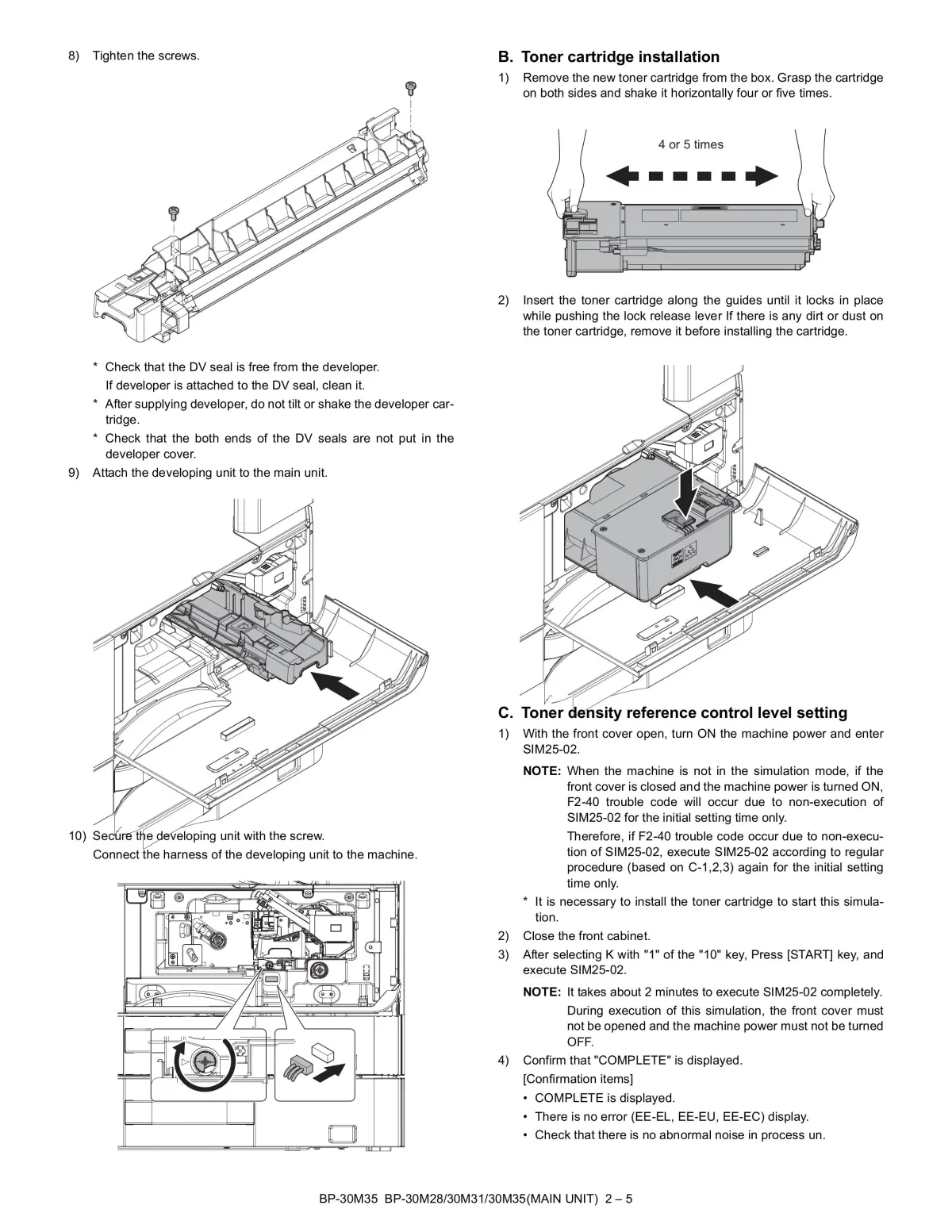

Bước 4: Lắp Hộp Mực (Toner) và Chạy TCR Developer (Simulation 25-02)

1. Lắp mực: Lấy hộp mực mới, lắc đều theo chiều ngang khoảng 4-5 lần. Đẩy khay mực theo rãnh trượt cho đến khi nghe tiếng "click" gài chốt.
2. Cài đặt mức chuẩn mật độ mực (SIM 25-02):
   • Lưu ý kỹ thuật: Không đóng nắp trước vội. Bật nguồn máy và truy cập vào chế độ bảo trì (Simulation mode).

1️⃣ Với nắp trước đang mở, BẬT nguồn máy và nhập SIM25-02.

LƯU Ý: Khi máy không ở chế độ Simulation mode, nếu đóng nắp trước và BẬT nguồn máy, mã lỗi F2-40 sẽ xuất hiện do không thực hiện SIM25-02 (điều này chỉ xảy ra ở lần cài đặt ban đầu).

Do đó, nếu mã lỗi F2-40 xuất hiện do không thực hiện SIM25-02, hãy thực hiện lại SIM25-02 theo quy trình thông thường chỉ áp dụng cho lần cài đặt ban đầu.

• • Cần phải lắp hộp mực để bắt đầu quá trình này.

2️⃣ Đóng nắp trước của máy.

3️⃣ Sau khi chọn K bằng phím "1" trên bàn phím số (phím "10"), Nhấn phím [START] (Bắt đầu), và thực hiện SIM25-02.

LƯU Ý: Mất khoảng 2 phút để thực hiện hoàn tất lệnh SIM25-02.

Trong quá trình thực hiện mô phỏng này, tuyệt đối không được mở nắp trước và không được TẮT nguồn máy.

4️⃣ Xác nhận rằng thông báo "COMPLETE" (Hoàn tất) được hiển thị

• • Quá trình này mất khoảng 2 phút. Sau khi màn hình báo "COMPLETE" (Hoàn thành) và không có mã lỗi (EE-EL, EE-EU...), bạn mới tiến hành thoát mô phỏng và đóng nắp trước lại.

Bước 5: Thiết lập Cài đặt Hệ thống Ban đầu (Initial Settings)

Khi máy khởi động lại ở chế độ thông thường lần đầu tiên, màn hình sẽ hiển thị các bước thiết lập cơ bản:

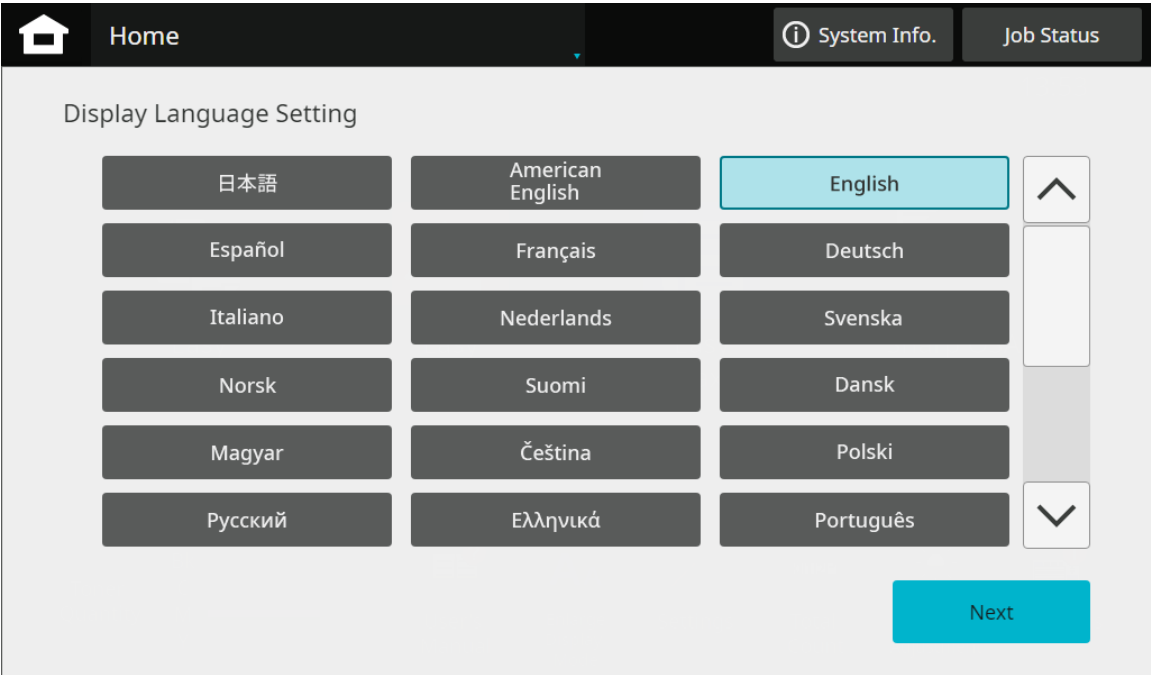

• Ngôn ngữ (Language): Chọn English hoặc ngôn ngữ phù hợp.

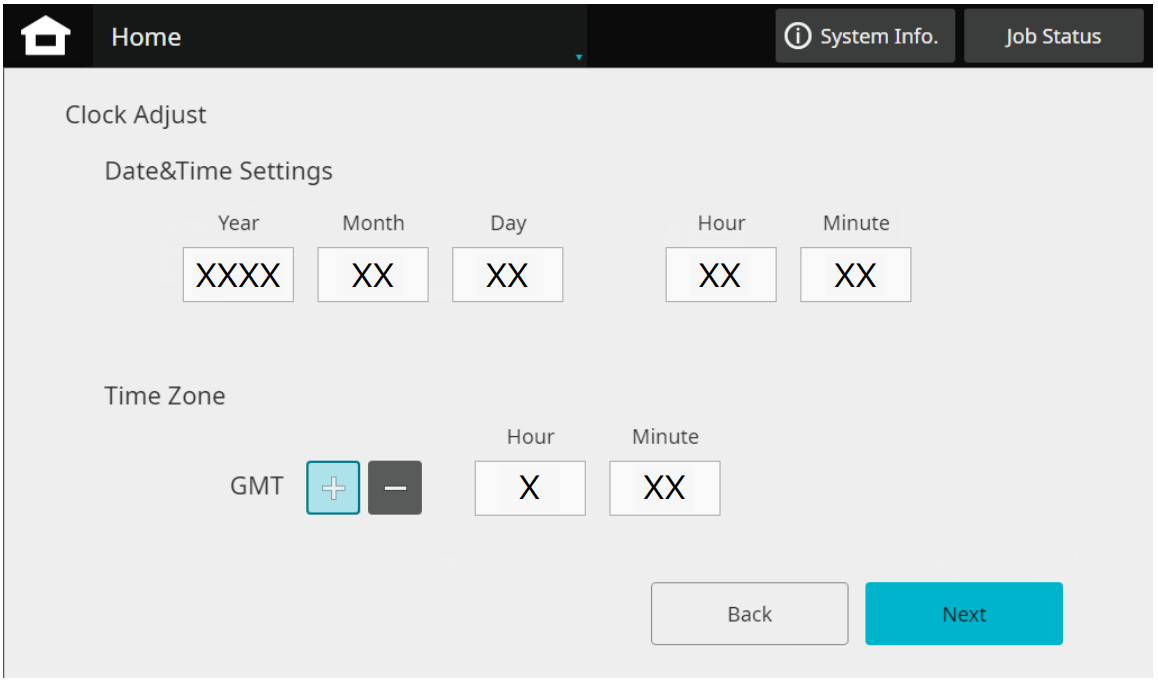

• Thời gian (Date & Time): Cài đặt ngày, giờ và múi giờ.

• Mật khẩu Quản trị (Administrator Password): Đặt mật khẩu admin (yêu cầu từ 8 ký tự trở lên để bảo mật). Bạn cũng có thể thiết lập thêm User password và Service password nếu cần.

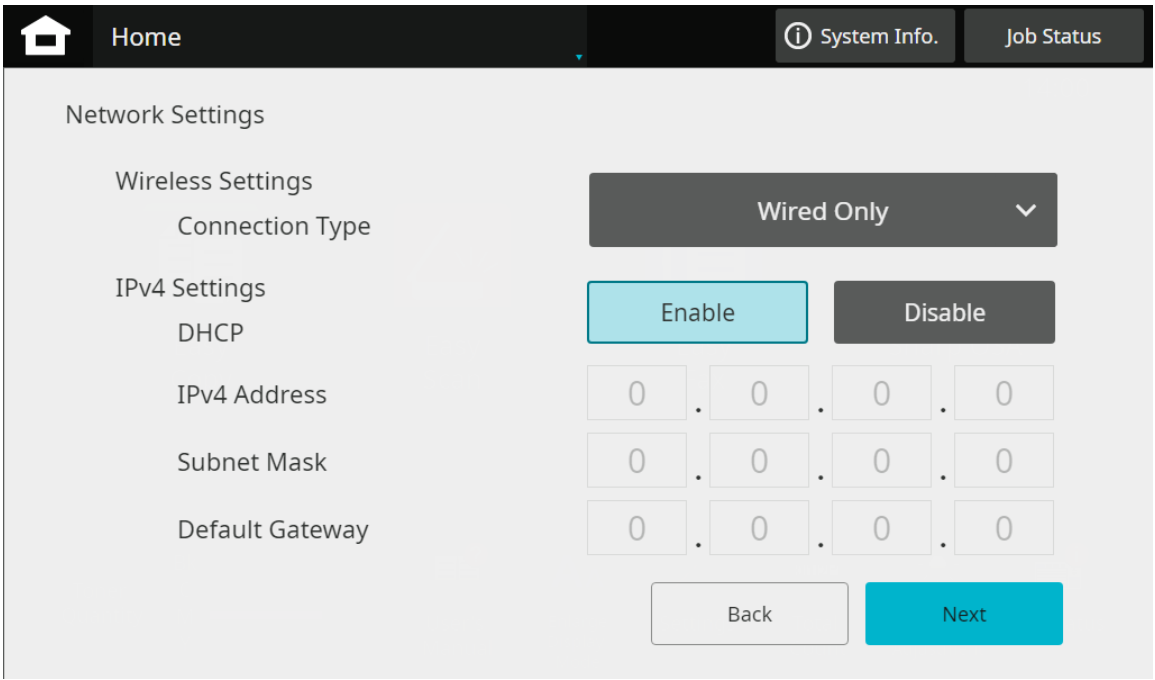

• Cài đặt mạng (Network Settings): Cấu hình địa chỉ IP (chọn DHCP hoặc IP tĩnh) để kết nối máy photo vào mạng LAN của công ty.

• Hoàn tất (Finish) và để máy tự động khởi động lại (Reboot) để lưu cài đặt.

Bước 6: Cài đặt Khay giấy và Kiểm tra Chất lượng Bản in

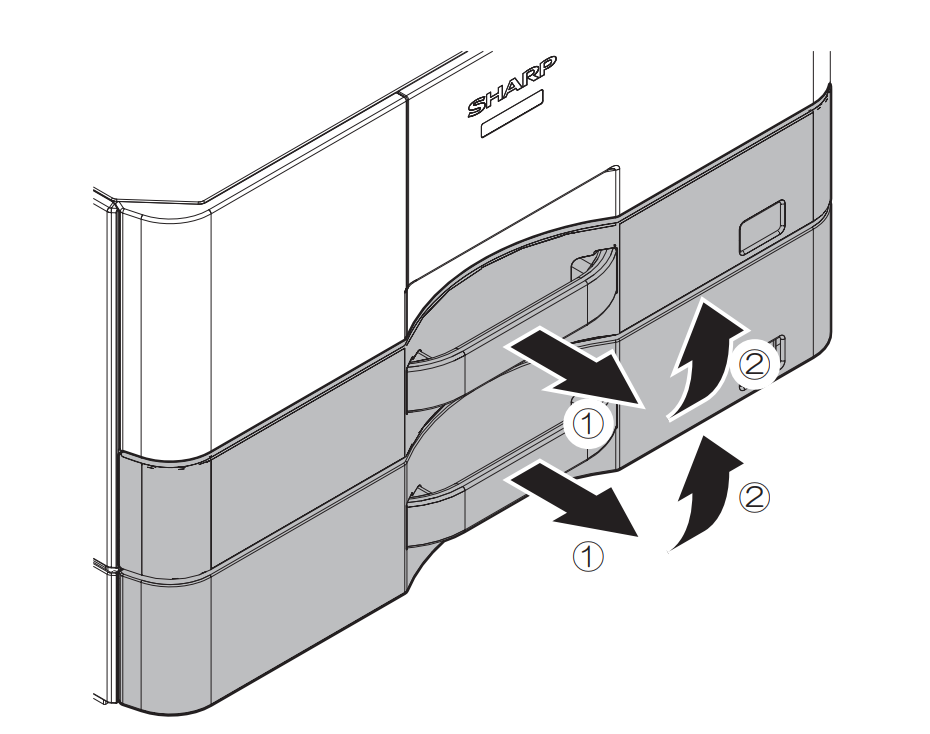

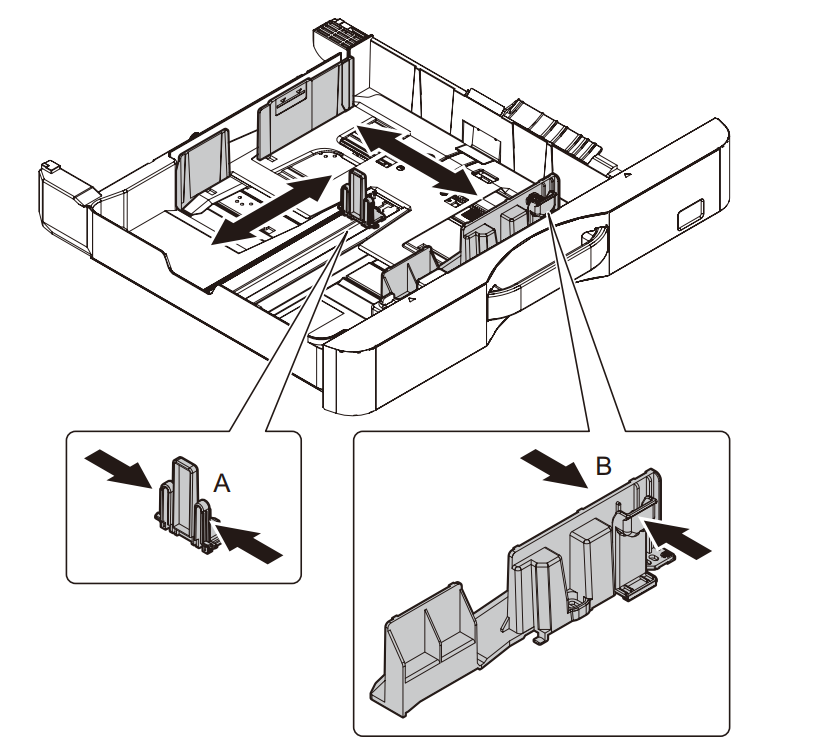

1. Khai báo cỡ giấy (Tray Setup): Kéo khay giấy ra, điều chỉnh các thanh lót (guide plates) cho vừa khít với khổ giấy (A4, A3...). Vào mục [Settings] > [Paper Tray Settings] trên màn hình để khai báo đúng loại giấy và kích cỡ.
2. Kiểm tra chất lượng (Image Quality Check):

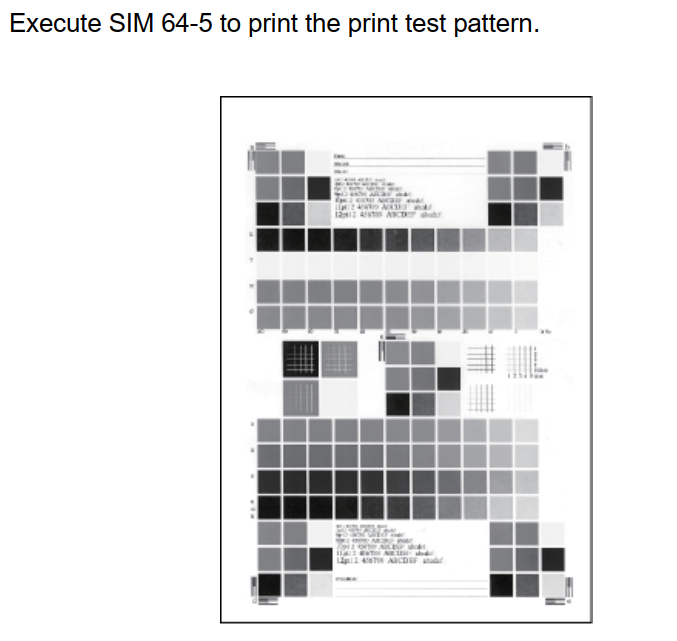

   o    Chạy SIM 46-16 (Copy gray balance) hoặc SIM 64-5 (Printer gray balance) để in ra bản test pattern.

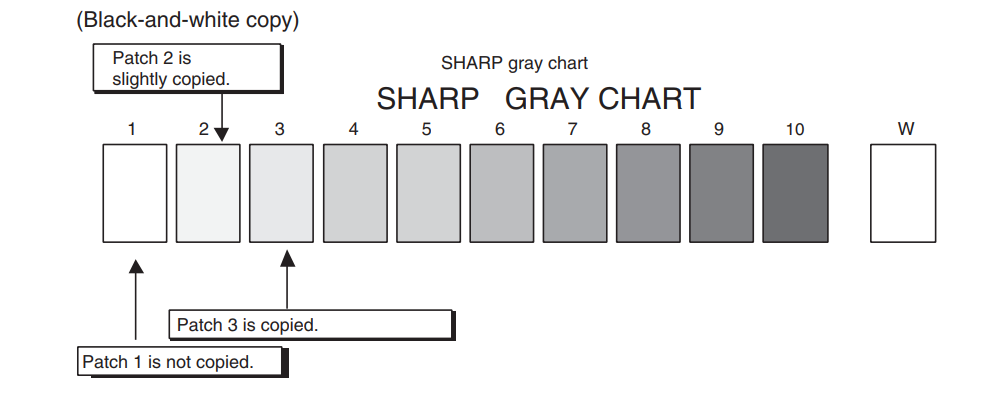

   o    Đánh giá độ đậm nhạt của các dải màu xám. Nếu màu sắc lên đều, sắc nét từ nhạt đến đậm và không bị lệch vệt, máy đã ở trạng thái hoàn hảo nhất để phục vụ công việc.


Bước 7: Cân Chỉnh Điều chỉnh vị trí hình ảnh in (Print image position adjustment)

Bước này khá quan trọng vì Hãng SHARP khuyến cáo lắp đặt nên kiểm tra

Trước khi thực hiện điều chỉnh này, hãy chắc chắn kiểm tra các mục sau:

• Phải có khay giấy nạp sẵn giấy A4 (LT).

1. Thực hiện lệnh Sim. 50-10.
2. Chọn khay nạp giấy 1 (paper feed tray 1).
3. Đặt giấy A4 (11 x 8.5) vào khay nạp giấy 1.
4. Kiểm tra để xác nhận kích thước bên trong của mẫu in halftone là 240 ± 1.9mm.
5. Đo kích thước vùng trống (void area) theo hướng khung trước/sau (lượng vùng trống phía mặt F) và theo hướng vận chuyển (lượng vùng trống ở mép dẫn đầu - Lead edge). Kiểm tra để xác nhận tất cả các điều kiện sau đây được thỏa mãn:

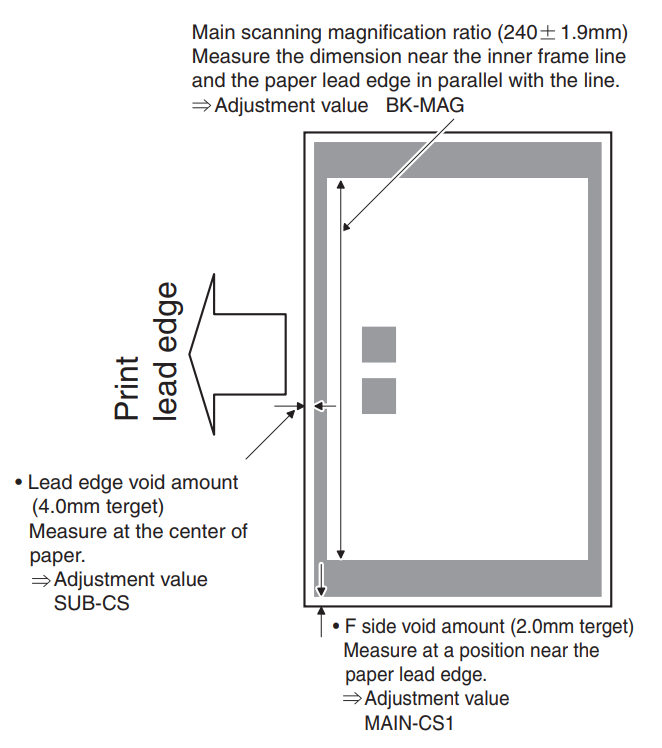

Các thông số trên hình minh họa:

• Main scanning magnification ratio (240 ± 1.9mm): Tỷ lệ phóng đại quét chính. Đo kích thước gần đường khung bên trong và mép dẫn đầu của giấy song song với đường kẻ.
• Giá trị điều chỉnh: BK-MAG
• Lead edge void amount (Mục tiêu 4.0mm): Lượng vùng trống mép dẫn đầu. Đo tại vị trí giữa tờ giấy.
• Giá trị điều chỉnh: SUB-CS
• F side void amount (Mục tiêu 2.0mm): Lượng vùng trống phía mặt F (mặt trước). Đo tại vị trí gần mép dẫn đầu của giấy.
• Giá trị điều chỉnh: MAIN-CS1

Quy trình tính toán và nhập giá trị điều chỉnh

(Ví dụ) Lượng vùng trống mép dẫn đầu (Lead edge void amount):

(1) Đo bằng cách quan sát trực tiếp:

• Kết quả đo: 4.5mm

(2) Tính toán lượng thay đổi (shift amount):

• Giá trị mục tiêu là giá trị thông số kỹ thuật (giá trị trung tâm) là 3mm.

(Lưu ý: Trong ví dụ này có sự mâu thuẫn nhẹ giữa mục tiêu 4mm ở trên và 3mm ở phần tính toán, bạn nên ưu tiên làm theo thông số thực tế của máy).

• Đối với lượng vùng trống phía mặt F, mục tiêu là 2mm.
• Tính toán: [4 - 4.5 = -0.5 (mm)]

(3) Tính toán giá trị điều chỉnh:

• Trừ 5 đơn vị từ mức thay đổi -0.5mm.
• Cứ mỗi 0.1mm thay đổi, giá trị điều chỉnh sẽ biến thiên 1 đơn vị.
• Khi giá trị hiện tại là 50: [50 - 5 = 45]

(4) Nhập giá trị điều chỉnh cho SUB-CS1:

• Nhập giá trị [45].

1. Nhập MAIN-CS1 (vùng trống mặt F) và SUB-CS1 (vùng trống mép dẫn đầu), sau đó nhấn nút OK.

Nhập các giá trị điều chỉnh đã tính toán cho lượng thay đổi vào MAIN-CS1/SUB-CS1 và nhấn nút OK. (Có thể sử dụng con trỏ thay cho nút bấm).

1. Sau khi nhập các giá trị điều chỉnh, hãy in lại và kiểm tra để xác nhận rằng các lượng vùng trống đã được điều chỉnh về phạm vi mục tiêu.

Cần hỗ trợ thêm?

Việc lắp đặt máy photocopy đôi khi đòi hỏi sự can thiệp của người có chuyên môn, đặc biệt là ở bước nạp từ và chạy Code SIM (Simulation). Tham Khảo cách vào SIM tại đây

Nếu bạn gặp bất kỳ khó khăn nào, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của Công ty TNHH Thương Mại Siêu Nhanh. Chúng tôi luôn sẵn sàng hỗ trợ bạn nhanh chóng và chuyên nghiệp nhất!

📞 Hotline Hỗ Trợ Kỹ Thuật Siêu Nhanh: 0919.993.780 - 0919.995.648

🌐 Website: www.sieunhanh.online

Chúc các bạn lắp đặt thành công và có những trải nghiệm tuyệt vời với Sharp BP-30M series!
