Hướng dẫn lắp đặt máy photocopy Sharp BP-22M series

Model BP-22M series gồm các dòng máy photocopy Sharp BP-22M24L, BP-22M22, BP-22M24, BP-22M28 và BP-22M31.

Gồm ba nhóm công việc chính:

1. Tháo kiện máy.

2. Lắp đặt và thiết lập ban đầu.

3. Kiểm tra chất lượng hình ảnh.

Trả lời nhanh

Quy trình lắp đặt máy Sharp BP-22M series gồm những bước nào?

Kỹ thuật viên cần tháo bao bì và vật liệu bảo vệ, mở khóa bộ nạp bản gốc và khay giấy, tháo tấm bảo vệ trống, lắp developer và hộp mực nếu cần, chạy SIM25-02 khi thay developer, hoàn tất trình hướng dẫn cài đặt ban đầu, thiết lập khay giấy và kiểm tra chất lượng bản sao.

Lưu ý: Các bước liên quan đến developer, chế độ Simulation và điều chỉnh chất lượng hình ảnh nên được thực hiện bởi kỹ thuật viên đã được hướng dẫn.

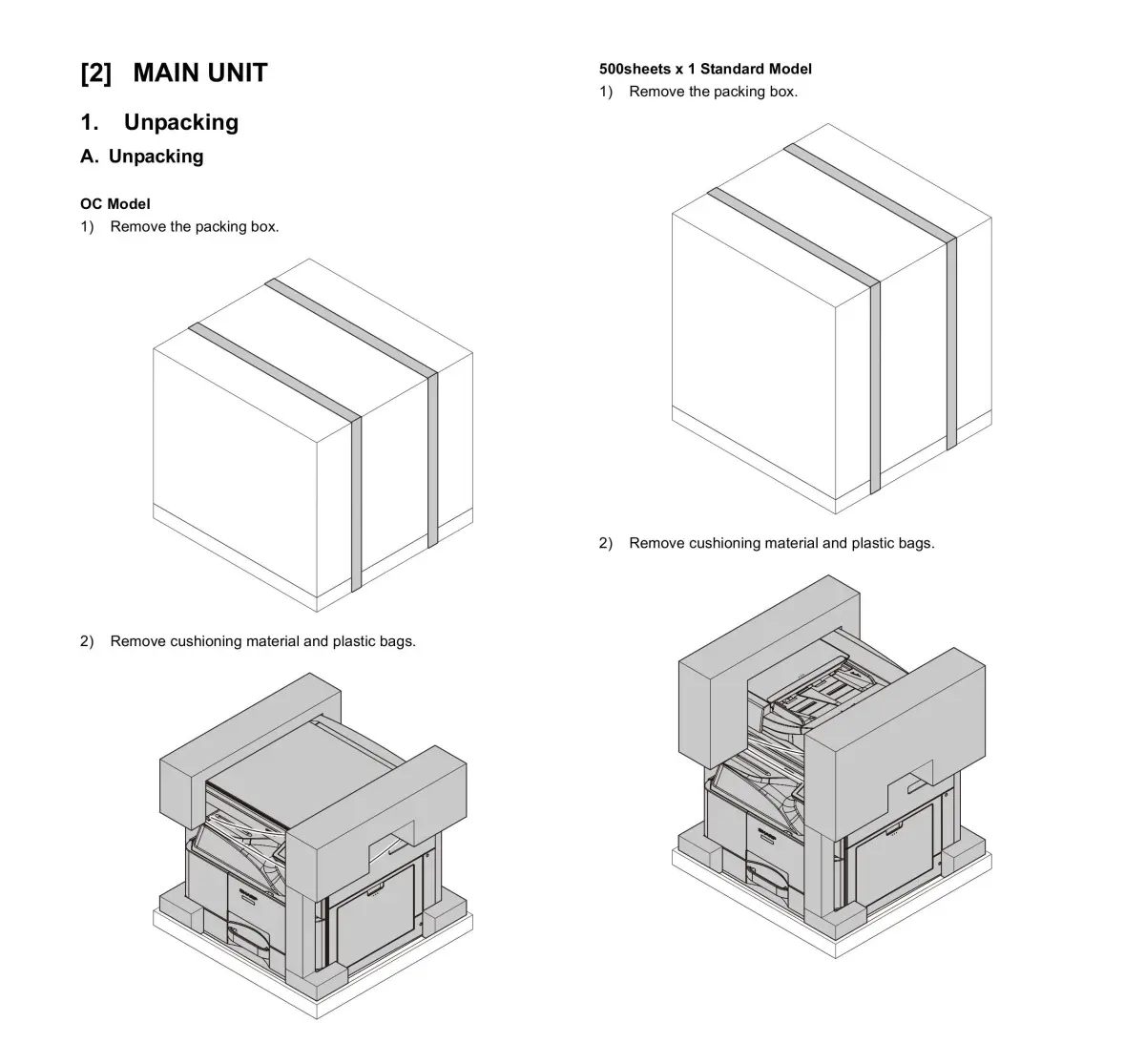

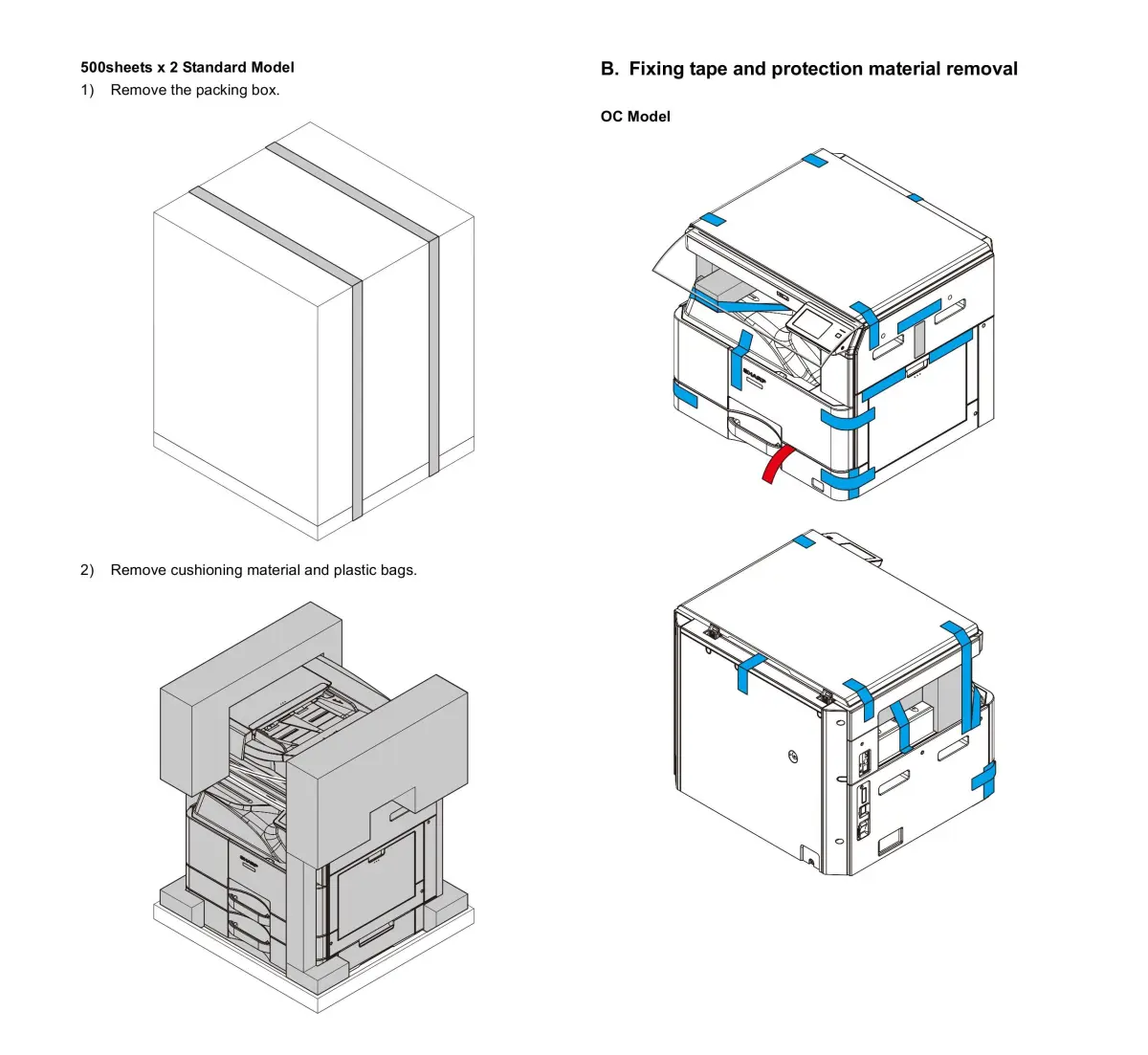

1. Tháo kiện thùng máy

Đặt kiện máy trên mặt sàn phẳng và có đủ không gian thao tác. Sau đó:

1. Tháo thùng carton bên ngoài.

2. Lấy các miếng xốp bảo vệ ra khỏi máy.

3. Tháo túi nhựa bao quanh thiết bị.

4. Không kéo hoặc nhấc máy bằng khay giấy, bộ nạp bản gốc hoặc bảng điều khiển.

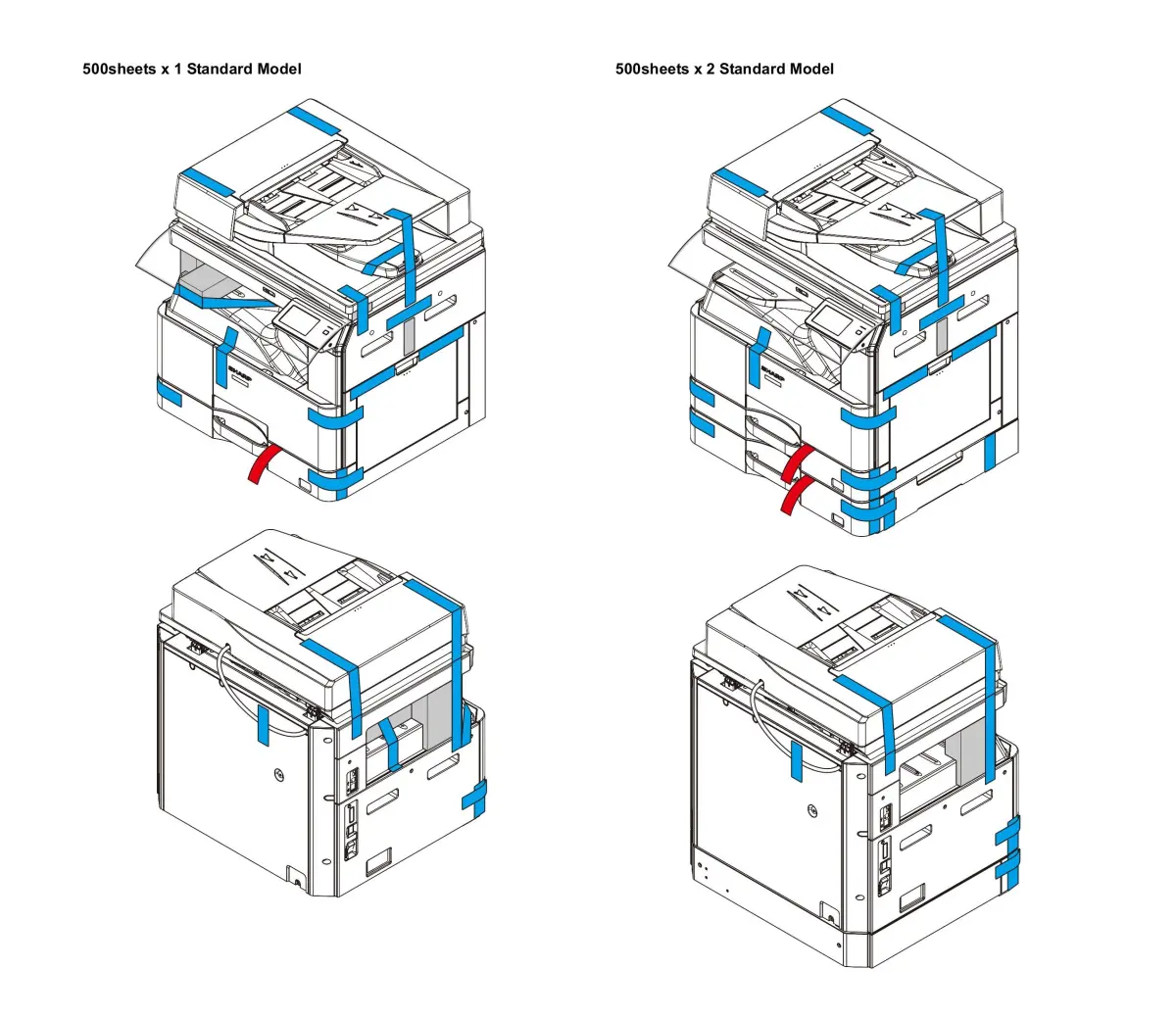

2. Tháo toàn bộ băng keo và vật liệu bảo vệ

Sau khi lấy máy khỏi kiện, kiểm tra toàn bộ bề mặt phía trước, phía sau, hai bên và phần trên của máy.

Cần tháo hết:

• Băng keo cố định nắp máy.

• Băng keo tại bộ nạp bản gốc.

• Băng keo ở cửa trước và cửa bên phải.

• Băng keo quanh khay giấy.

• Các miếng xốp hoặc nhựa chèn bên trong.

Không nên bật nguồn khi chưa xác nhận đã tháo hết vật liệu vận chuyển. Băng keo hoặc miếng chèn còn sót lại có thể làm khay giấy, bộ nạp bản gốc hoặc các bộ phận truyền động không hoạt động đúng.

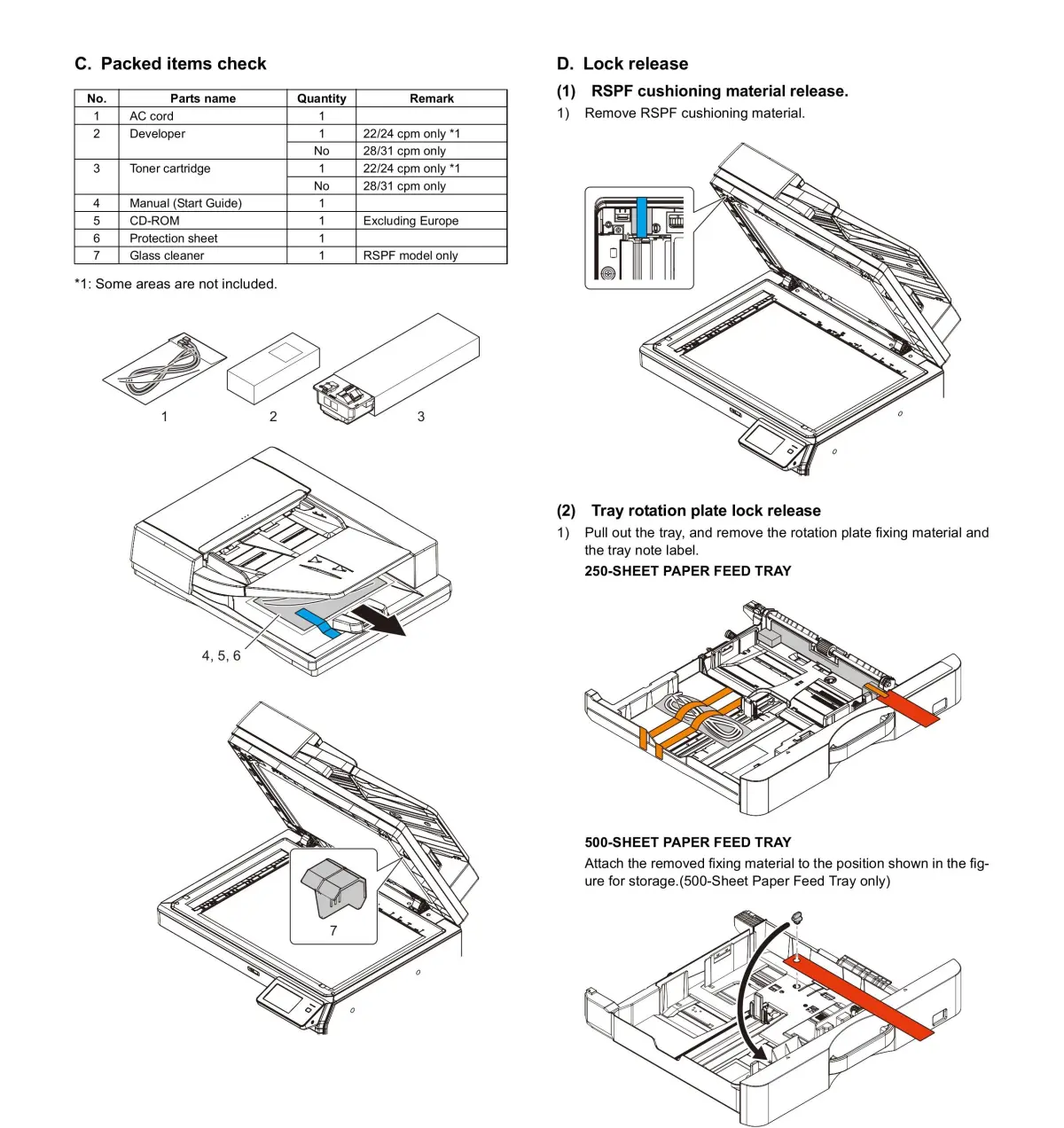

3. Kiểm tra phụ kiện đi kèm

Theo bảng kiểm tra đóng gói, phụ kiện có thể gồm:

4. Mở khóa bộ nạp bản gốc và khay giấy

Mở khóa RSPF

Nâng bộ nạp bản gốc lên và tháo miếng đệm vận chuyển tại vị trí bản lề hoặc cụm giữ RSPF.

Cần kiểm tra kỹ vì miếng đệm này nằm phía trong và có thể bị bỏ sót khi chỉ quan sát bên ngoài.

Mở khóa khay giấy

1. Kéo khay giấy ra hết hành trình.

2. Tháo thanh hoặc vật liệu cố định bàn nâng giấy.

3. Gỡ nhãn hướng dẫn vận chuyển trong khay.

4. Với khay 500 tờ, cất thanh cố định vào đúng vị trí lưu trữ được thiết kế trong khay.

Sharp yêu cầu tháo vật liệu chèn RSPF và bộ phận khóa bàn nâng của khay giấy trước khi vận hành máy.

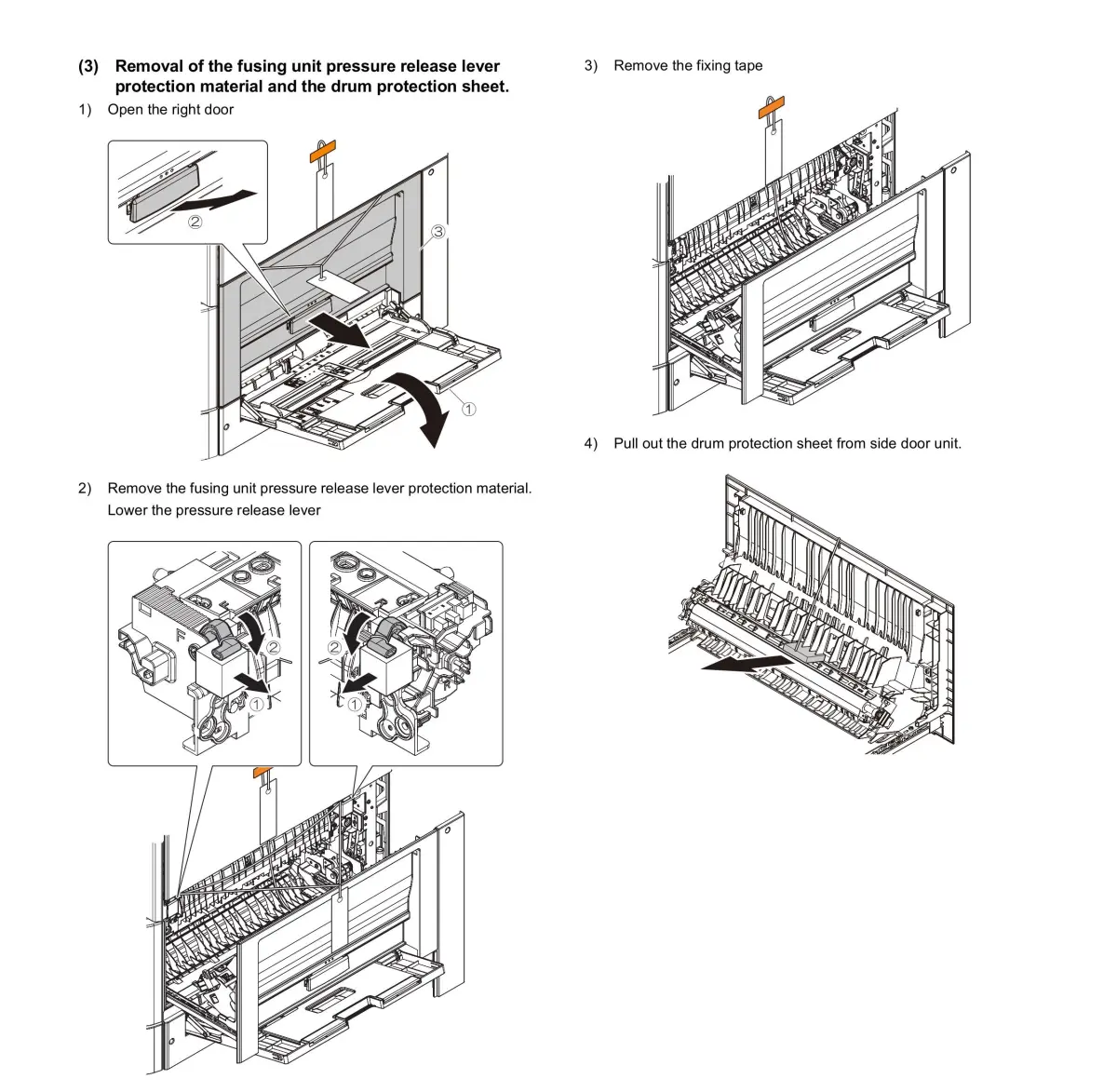

5. Tháo vật liệu bảo vệ cụm sấy và trống

Đây là bước quan trọng trước khi bật máy.

Thực hiện theo trình tự:

1. Mở cửa bên phải.

2. Tháo vật liệu bảo vệ cần nhả áp lực của cụm sấy.

3. Hạ cần nhả áp lực về đúng vị trí làm việc.

4. Tháo băng keo cố định bên trong.

5. Kéo tấm bảo vệ trống ra khỏi cụm cửa bên.

Tấm bảo vệ trống phải được kéo ra nhẹ nhàng và theo đúng hướng. Không giật mạnh hoặc kéo chéo vì có thể làm rách tấm bảo vệ và để lại một phần vật liệu bên trong máy.

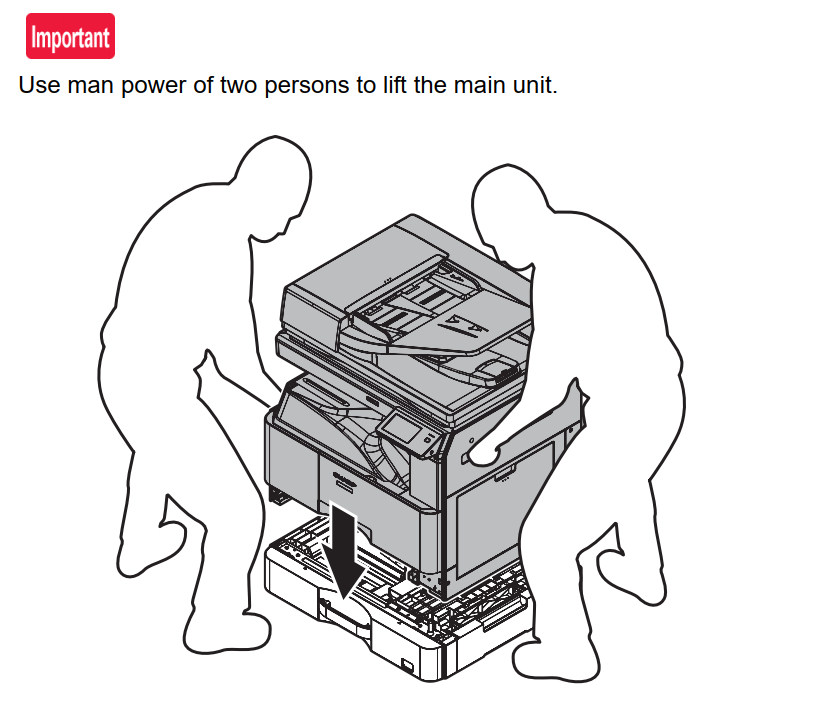

6. Lắp máy lên khay giấy mở rộng hoặc chân kê gỗ

Khi sử dụng thêm chân kê gỗ hoặc cụm khay cấp giấy tùy chọn BP-CS15 (500-SHEET PAPER FEED TRAY), cần lắp và cố định cụm tùy chọn trước. Sau đó mới đặt máy lên phía trên.

Máy phải được đặt đúng các chốt định vị, nằm chắc chắn và không bị nghiêng. Do trọng lượng máy lớn, nên sử dụng ít nhất hai người khi nâng và đặt máy.

7. Lắp Bột từ BP-AV201 vào cụm từ

Phần này chỉ thực hiện với máy hoặc bộ vật tư yêu cầu nạp developer tại thời điểm lắp đặt.

Developer còn được kỹ thuật viên gọi là bột từ. Đây là vật liệu làm việc bên trong cụm từ, không phải hộp mực toner thông thường.

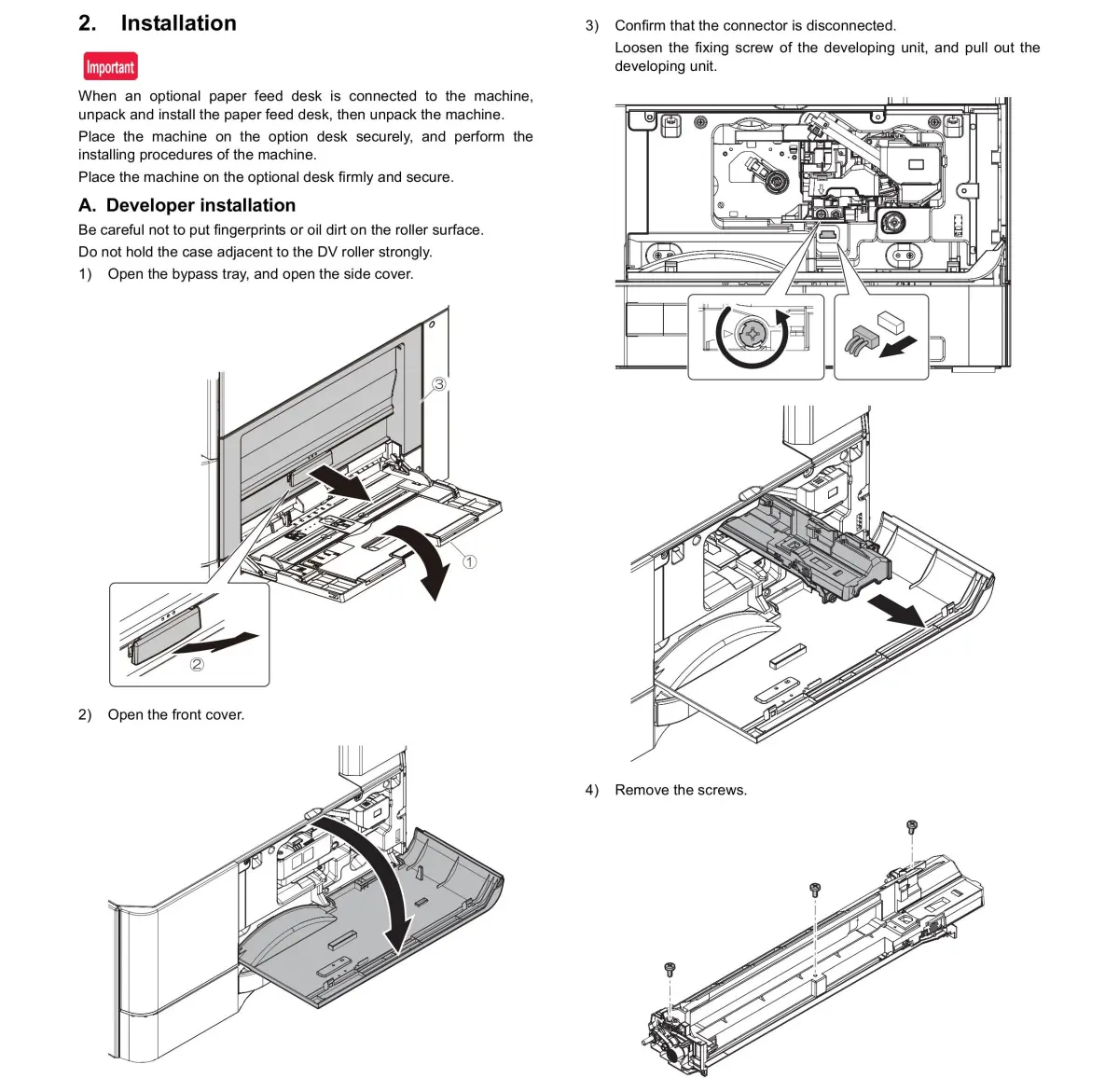

Bước 1: Tháo cụm từ

1. Mở khay tay và cửa bên.

2. Mở cửa trước.

3. Kiểm tra giắc kết nối của cụm từ đã được tháo.

4. Nới vít cố định.

5. Kéo cụm từ ra khỏi máy.

6. Tháo các vít giữ nắp trên của cụm từ.

Không chạm tay vào bề mặt con lăn DV. Dầu hoặc dấu vân tay trên con lăn có thể ảnh hưởng đến mật độ và độ đồng đều của bản in.

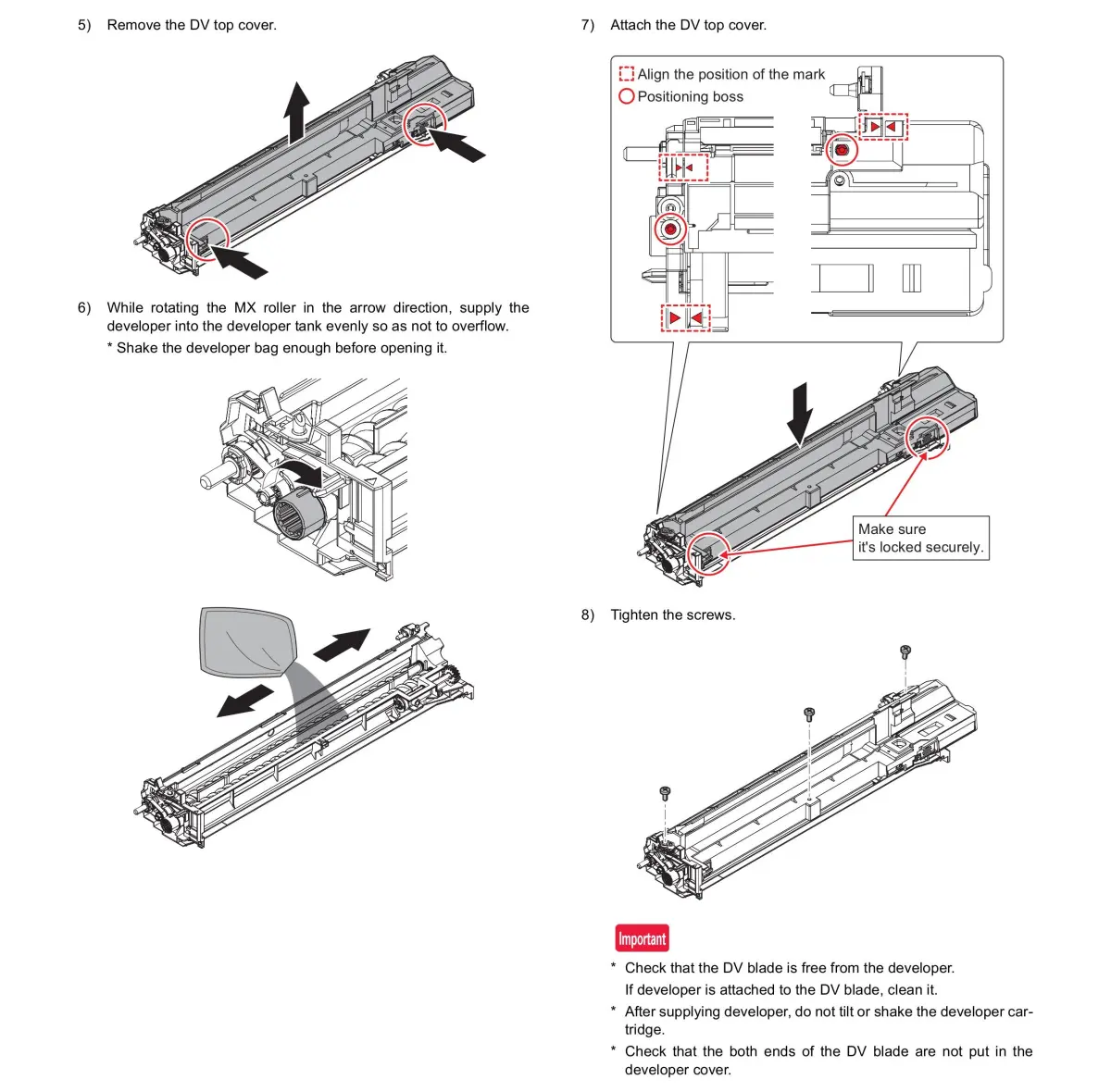

Bước 2: Nạp developer

1. Tháo nắp trên cụm từ.

2. Lắc đều túi developer trước khi mở.

3. Vừa xoay con lăn MX theo hướng mũi tên, vừa đổ developer từ từ.

4. Phân bố developer đều theo chiều dài khoang chứa.

5. Không đổ quá nhanh để tránh tràn ra ngoài.

Sau khi nạp xong:

• Làm sạch developer bám trên lưỡi gạt DV.

• Không nghiêng hoặc lắc mạnh cụm từ.

• Kiểm tra hai đầu lưỡi gạt không bị kẹt vào nắp.

• Căn đúng dấu định vị khi lắp lại nắp.

• Siết lại đầy đủ các vít.

Bước 3: Lắp cụm từ trở lại

Đưa cụm từ vào đúng đường dẫn, đẩy đến hết vị trí, siết vít cố định và kết nối lại dây dẫn của cụm từ với máy.

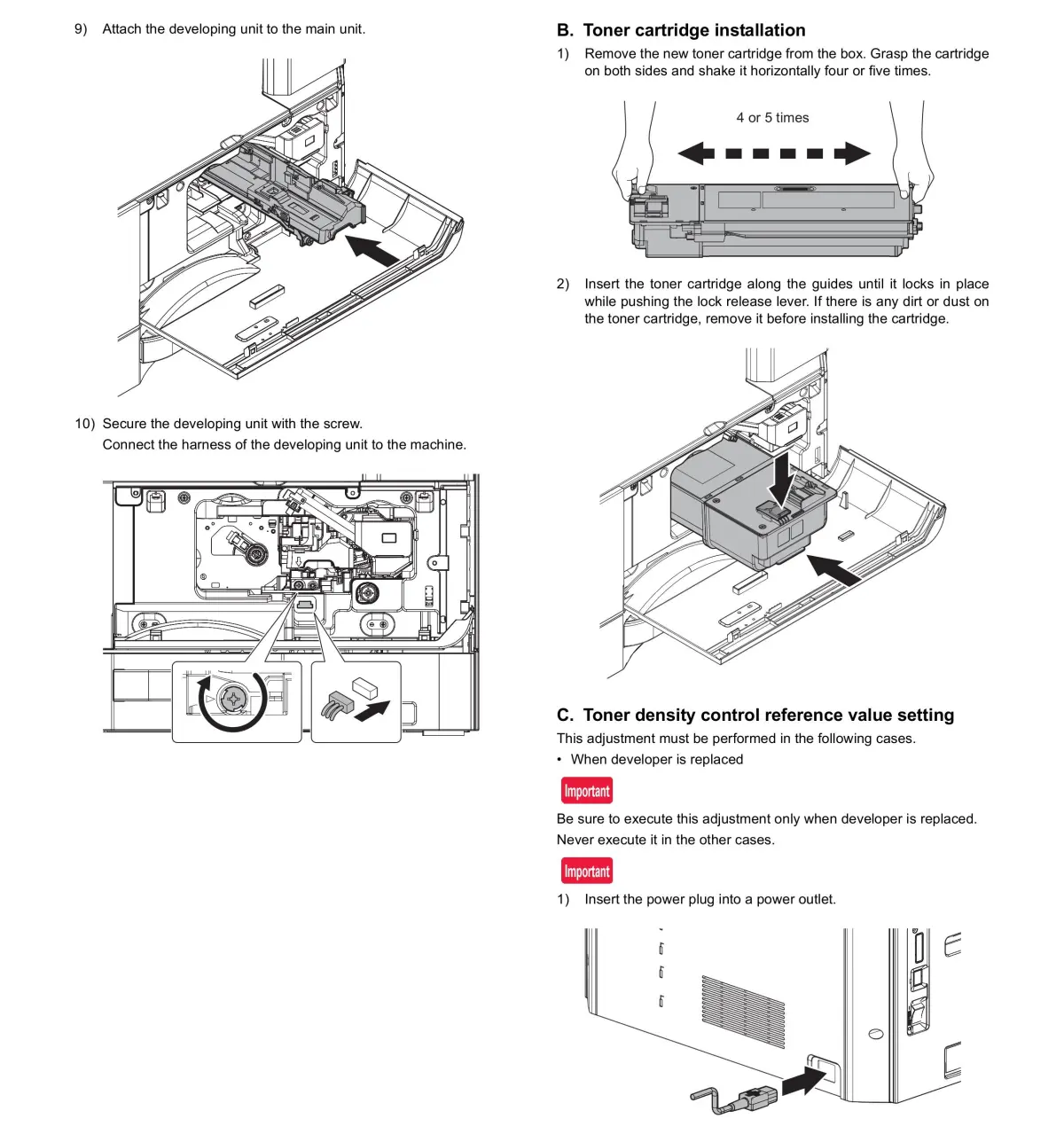

8. Lắp hộp mực Sharp

Quy trình lắp hộp mực được thực hiện như sau:

1. Lấy hộp mực mới ra khỏi hộp.

2. Dùng hai tay giữ hai đầu hộp mực.

3. Lắc ngang nhẹ nhàng từ bốn đến năm lần.

4. Kiểm tra và lau sạch bụi bẩn bên ngoài hộp mực.

5. Đưa hộp mực vào theo rãnh dẫn hướng.

6. Nhấn cần mở khóa và đẩy hộp mực vào đến khi khóa chắc chắn.

Không lắc hộp mực theo chiều dọc hoặc dùng lực quá mạnh. Việc lắc ngang giúp phân bố toner đều trước khi lắp.

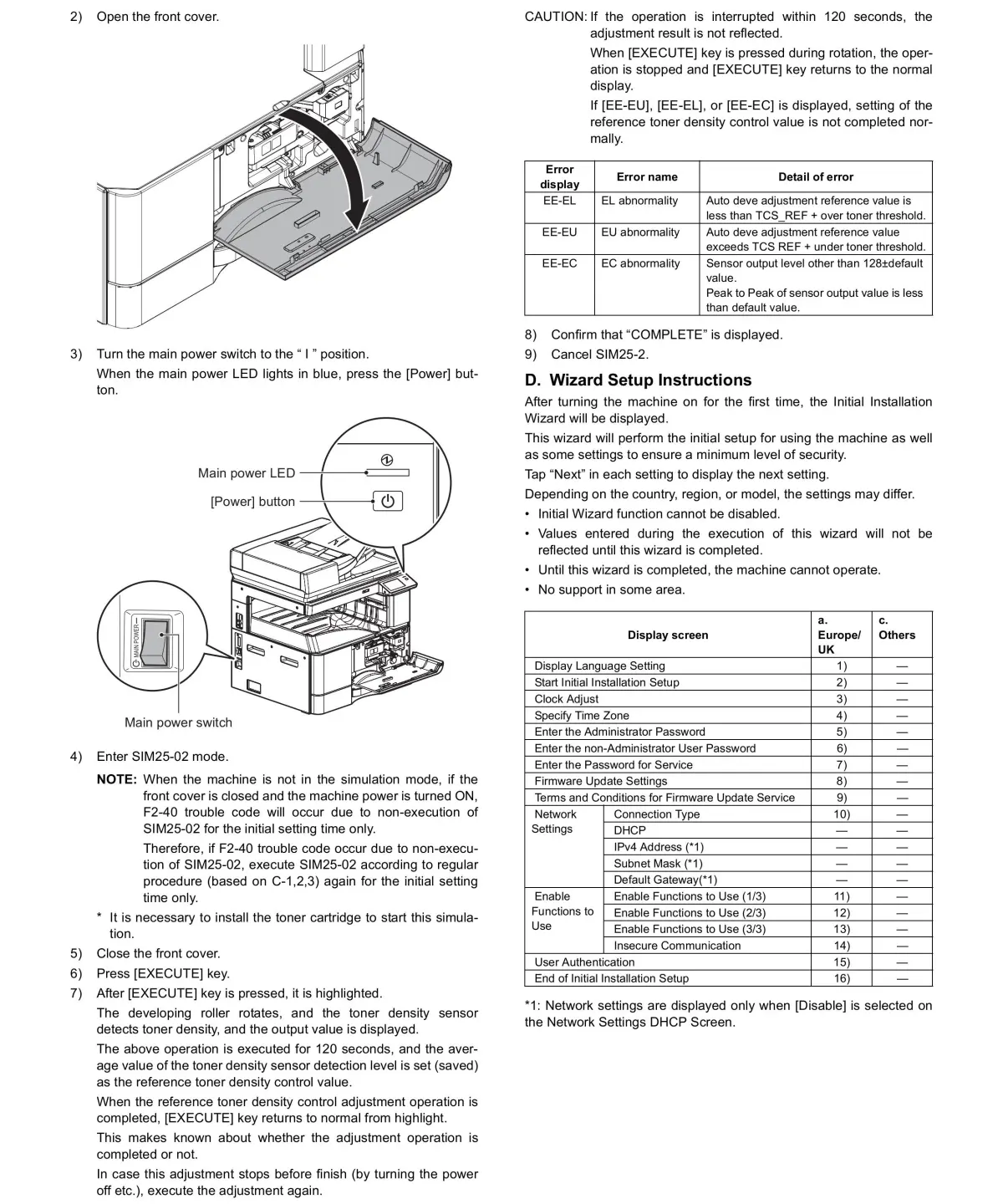

9. Thiết lập giá trị tham chiếu mật độ toner bằng SIM25-02

Khi nào cần chạy SIM25-02?

Theo tài liệu, SIM25-02 chỉ được thực hiện khi developer được thay mới hoặc được nạp lại theo quy trình lắp đặt. Không chạy chức năng này trong các trường hợp khác.

Quy trình thực hiện

1. Cắm dây nguồn.

2. Mở cửa trước.

3. Bật công tắc nguồn chính sang vị trí “I”.

4. Khi đèn nguồn chính sáng xanh, nhấn nút Power.

5. Truy cập chế độ SIM25-02.

6. Đảm bảo hộp mực đã được lắp.

7. Đóng cửa trước.

8. Nhấn EXECUTE.

9. Chờ máy chạy hết chu trình khoảng 120 giây.

10. Xác nhận màn hình hiển thị COMPLETE.

11. Thoát SIM25-02.

Trong thời gian máy đang chạy, không tắt nguồn và không nhấn EXECUTE lần nữa. Nếu chu trình bị dừng trước 120 giây, kết quả sẽ không được lưu và phải thực hiện lại.

Lỗi F2-40 khi lắp đặt ban đầu

Lỗi F2-40 có thể xuất hiện nếu máy được bật và đóng cửa trước khi thực hiện SIM25-02 trong lần thiết lập đầu tiên. Khi đó, kiểm tra lại hộp mực, developer và chạy lại SIM25-02 theo đúng quy trình.

Các thông báo bất thường

Khi xuất hiện các mã trên, không nên tiếp tục sử dụng máy. Cần kiểm tra lượng developer, toner, kết nối cảm biến và tình trạng cụm từ.

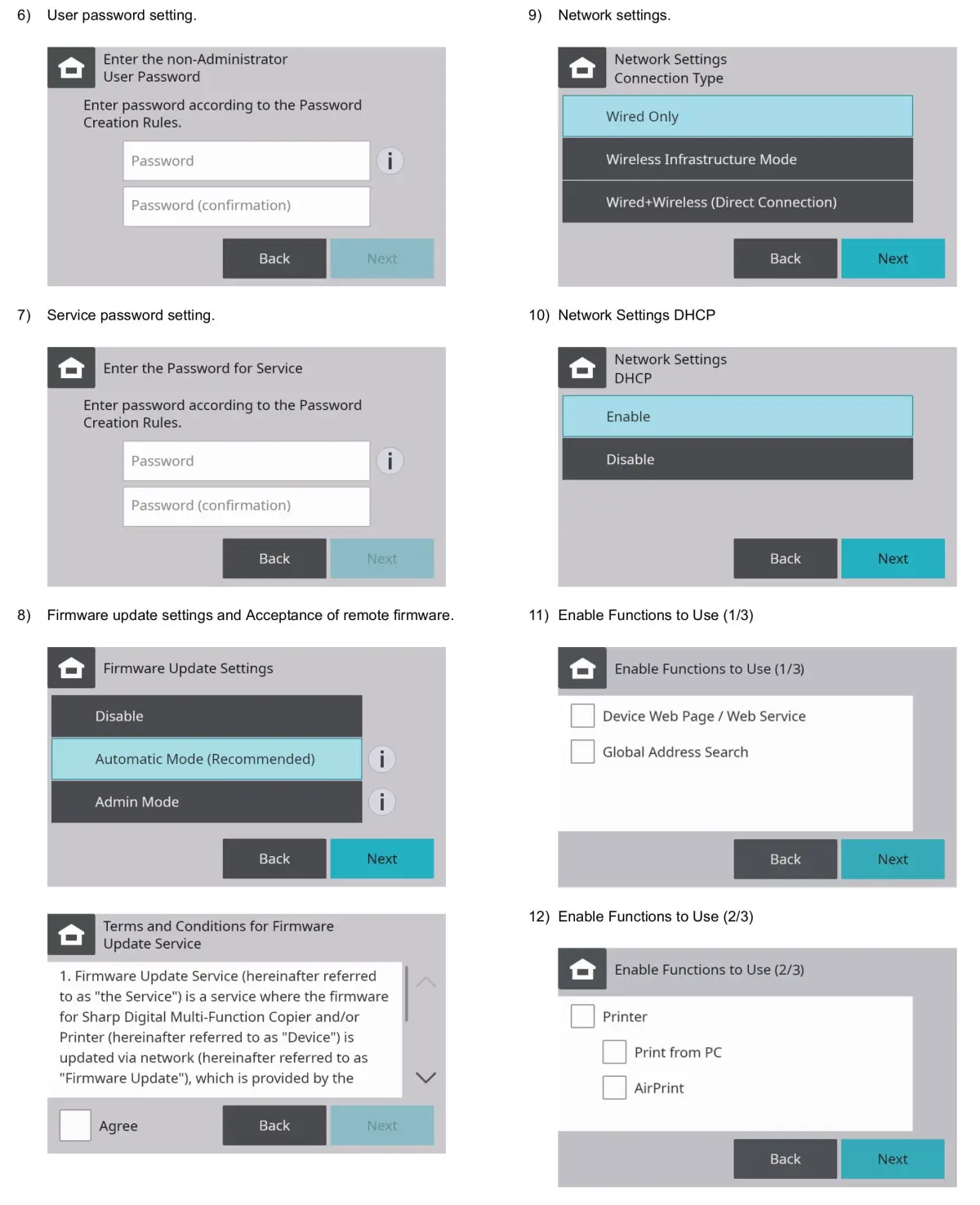

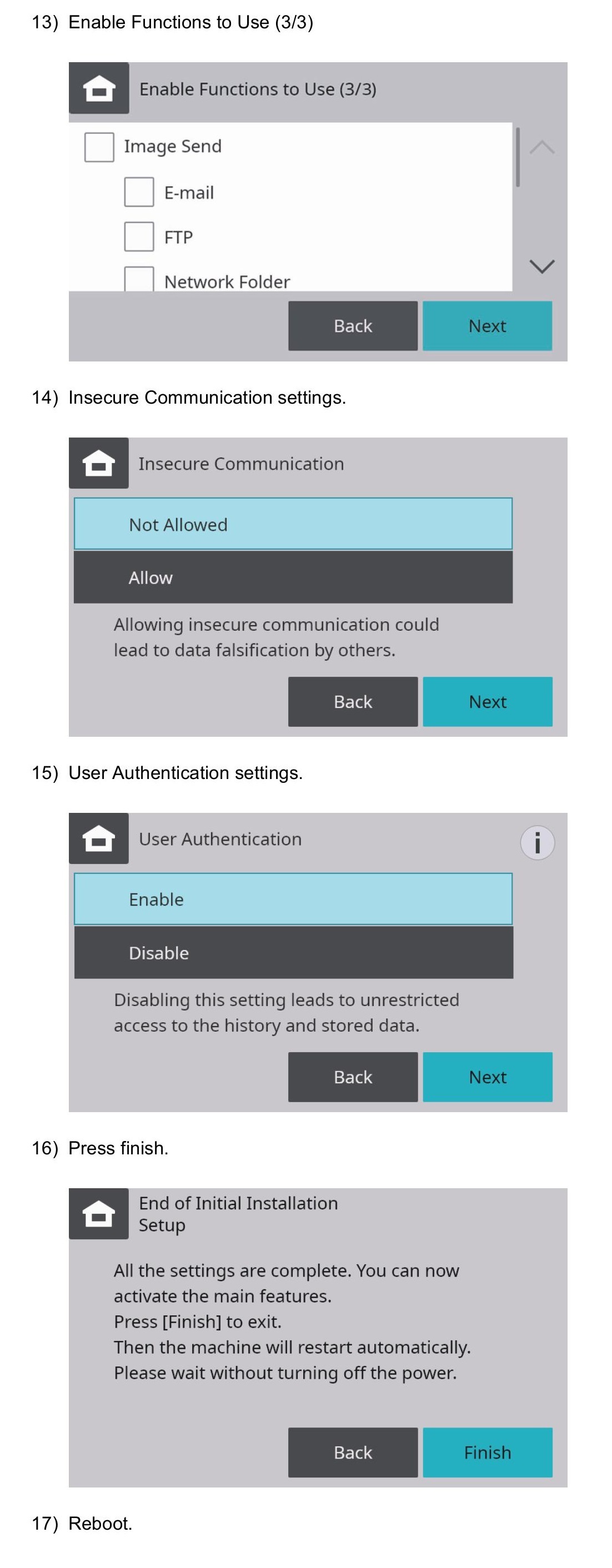

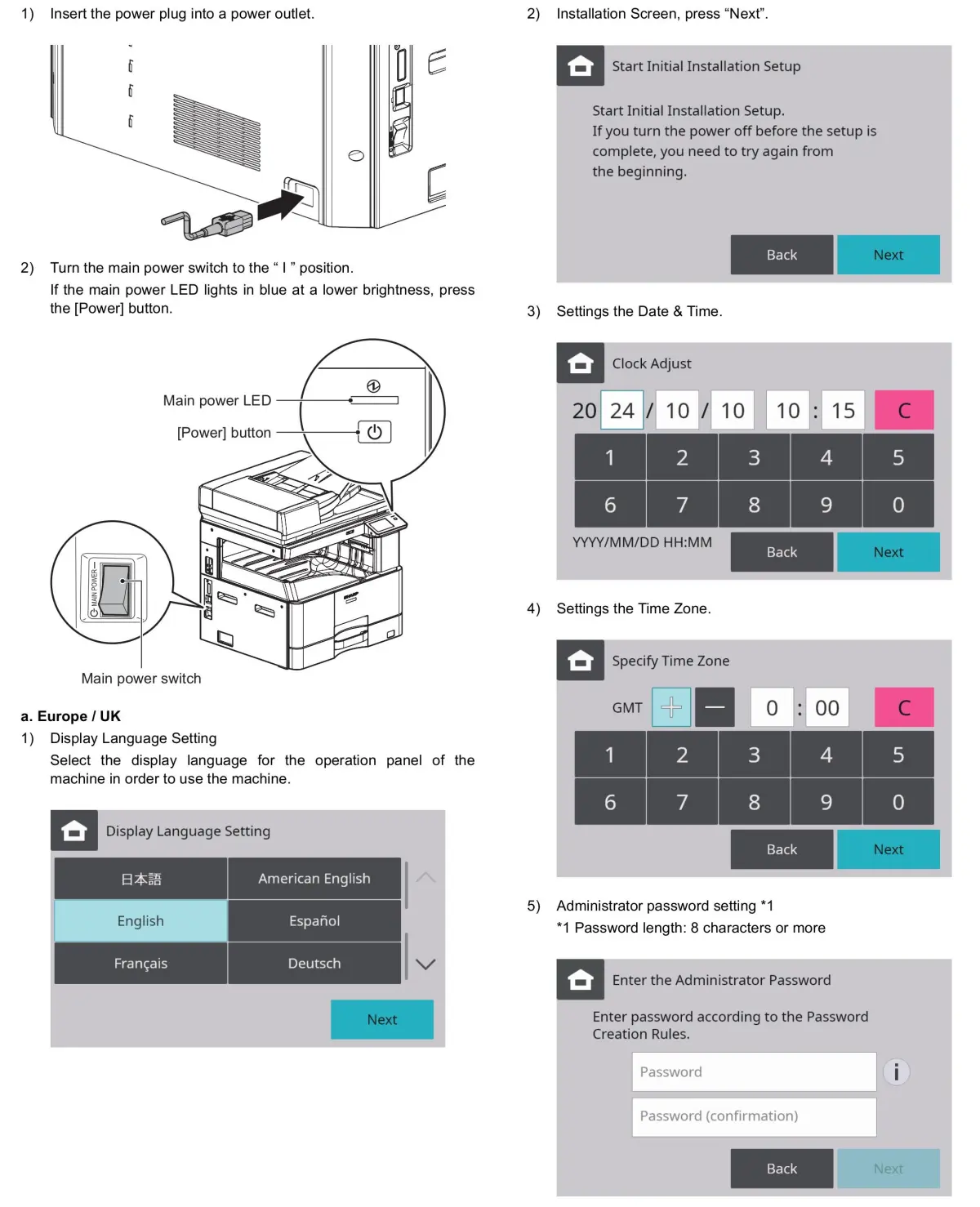

10. Hoàn tất Initial Installation Wizard

Trong lần bật nguồn đầu tiên, máy sẽ hiển thị Initial Installation Wizard. Máy chưa thể hoạt động bình thường cho đến khi trình hướng dẫn này được hoàn tất. Các giá trị vừa nhập cũng chỉ được áp dụng sau khi kết thúc toàn bộ Wizard.

Các mục thiết lập có thể gồm:

1. Ngôn ngữ hiển thị.

2. Ngày và giờ.

3. Múi giờ.

4. Mật khẩu quản trị viên.

5. Mật khẩu người dùng.

6. Mật khẩu dành cho kỹ thuật viên.

7. Chế độ cập nhật firmware.

8. Cài đặt kết nối mạng.

9. DHCP hoặc địa chỉ IP tĩnh.

10. Các chức năng được phép sử dụng.

11. Chính sách giao tiếp không bảo mật.

12. Xác thực người dùng.

13. Hoàn tất và khởi động lại máy.

Mật khẩu quản trị được yêu cầu có độ dài tối thiểu tám ký tự trên màn hình thiết lập được mô tả trong tài liệu.

Khuyến nghị thực tế: Không tiếp tục sử dụng mật khẩu mặc định sau khi bàn giao máy. Nên đặt mật khẩu riêng và lưu tại bộ phận quản trị thiết bị.

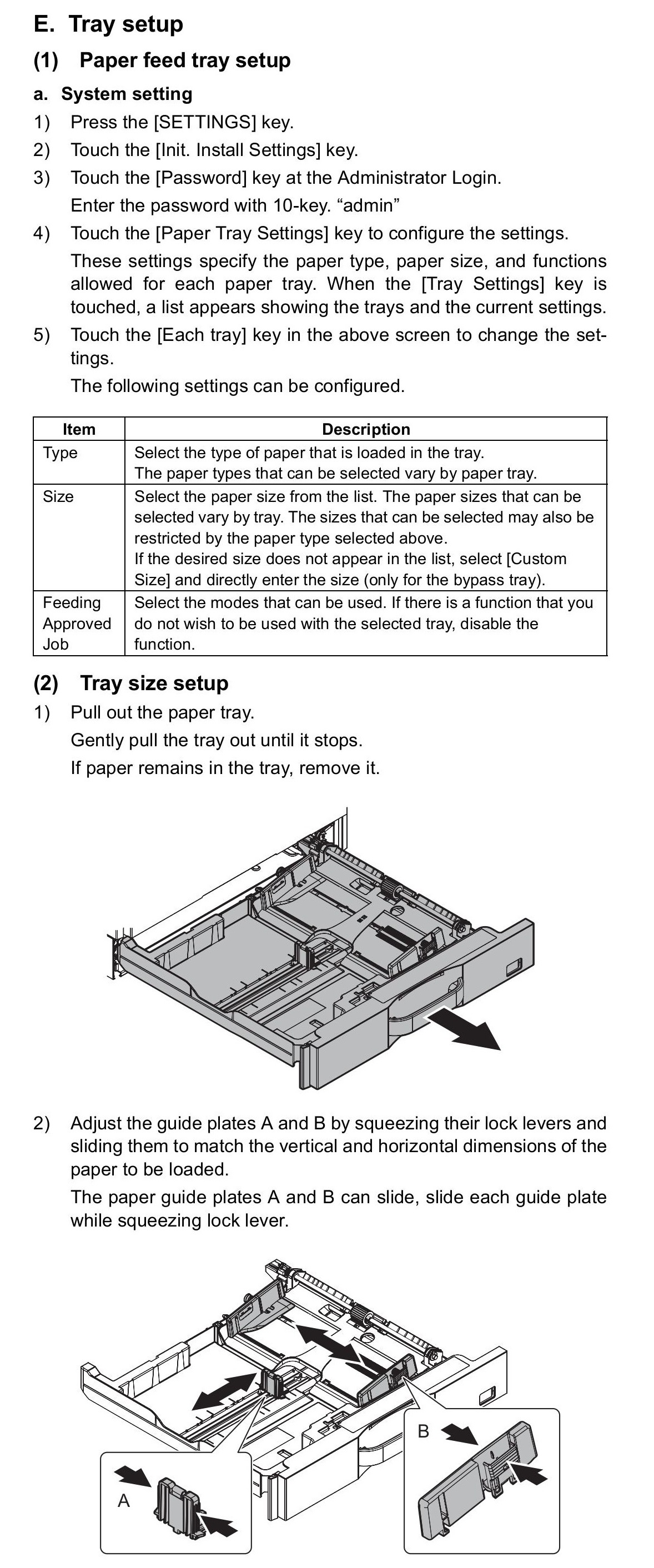

11. Thiết lập khay giấy

Sau khi máy khởi động lại, cần khai báo đúng loại giấy và kích thước giấy của từng khay.

Đường dẫn trong tài liệu:

Settings → Init. Install Settings → Administrator Login → Paper Tray Settings

Tại mỗi khay, có thể thiết lập:

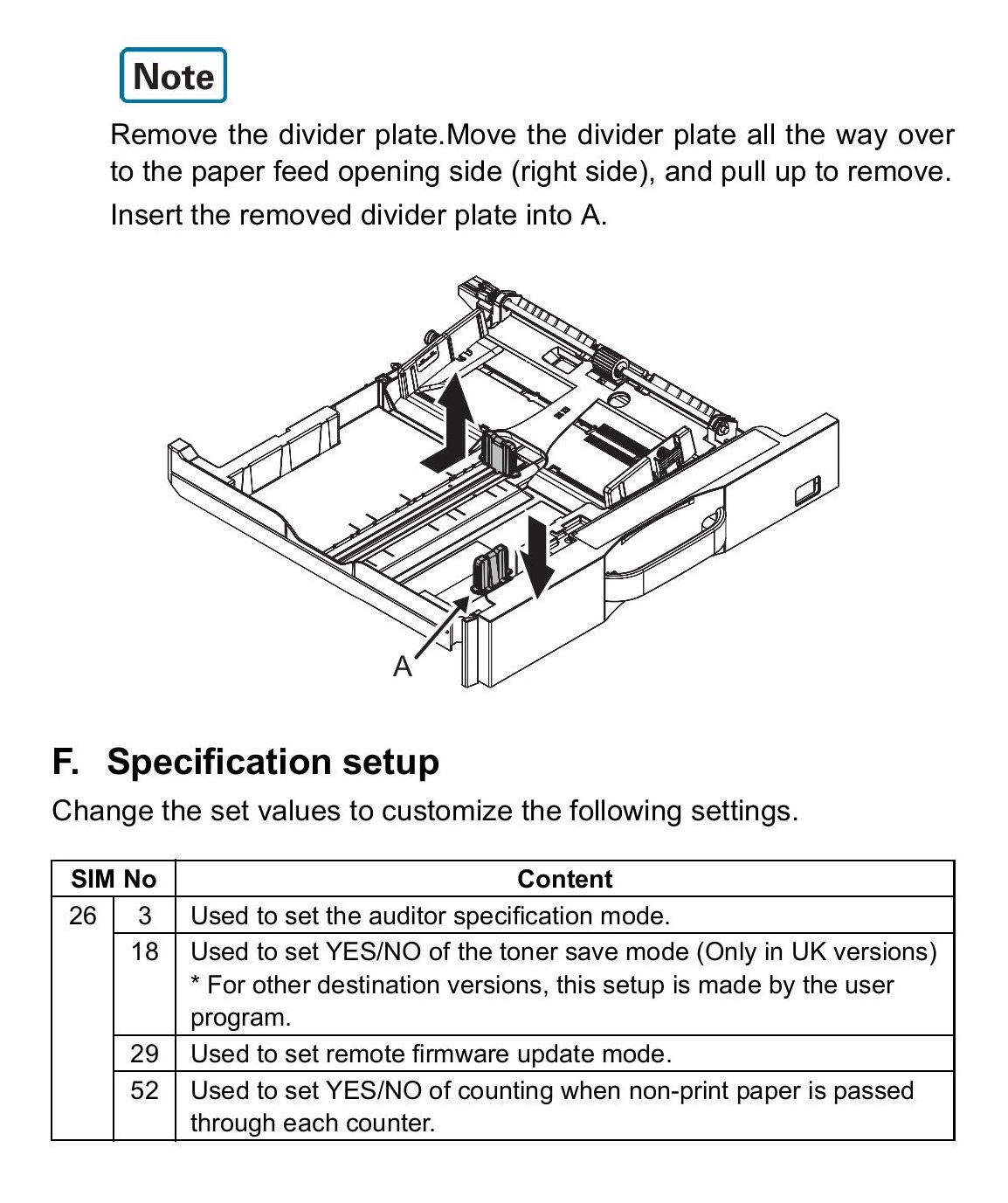

Khi thay đổi kích thước giấy:

1. Kéo khay ra đến điểm dừng.

2. Lấy giấy còn lại ra ngoài.

3. Bóp khóa của thanh dẫn A và B.

4. Di chuyển các thanh dẫn sát với kích thước giấy.

5. Nạp giấy và kiểm tra giấy không bị cong hoặc kẹt dưới thanh dẫn.

6. Khai báo lại kích thước trên màn hình máy.

Tài liệu yêu cầu các thanh dẫn giấy theo chiều ngang và chiều dọc phải được đặt đúng với kích thước giấy thực tế.

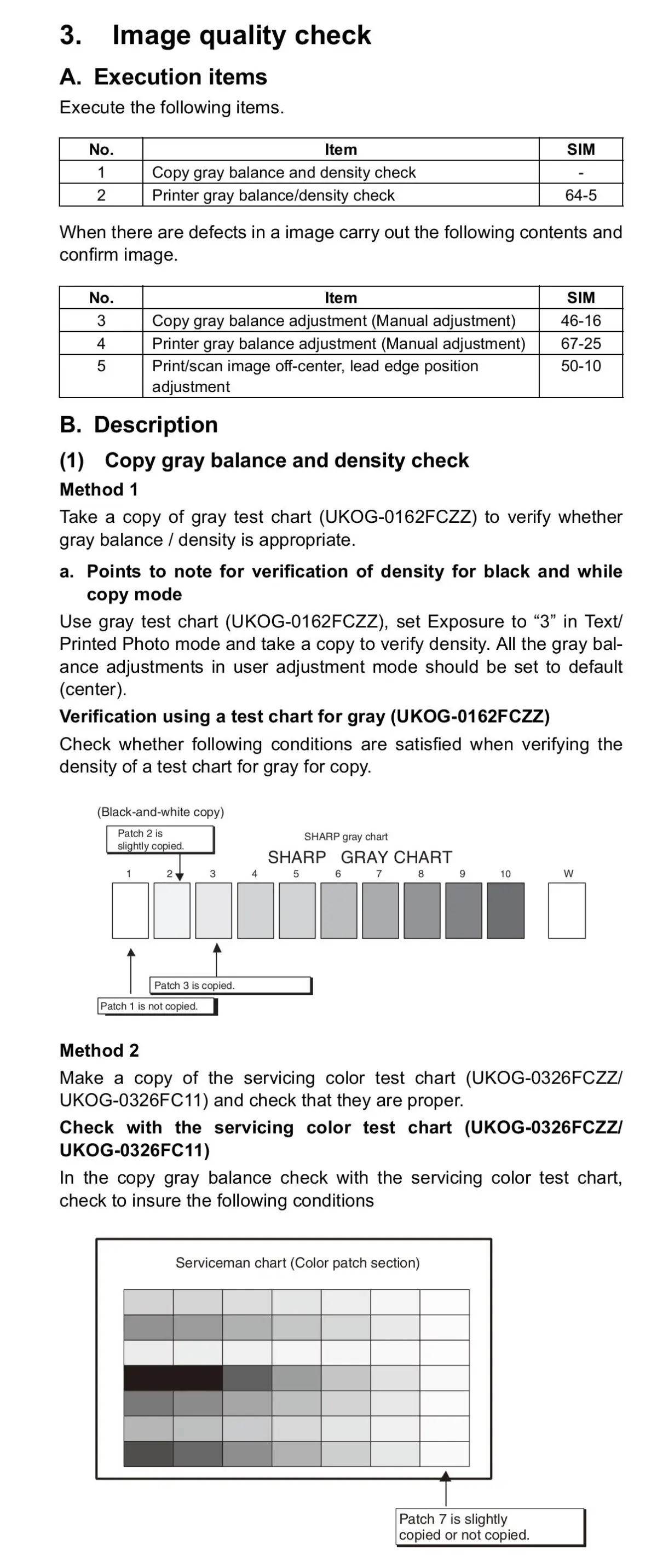

12. Kiểm tra chất lượng bản sao và bản in

Sau khi hoàn tất lắp đặt, không nên bàn giao máy ngay. Cần thực hiện ít nhất một bản sao và một bản in kiểm tra.

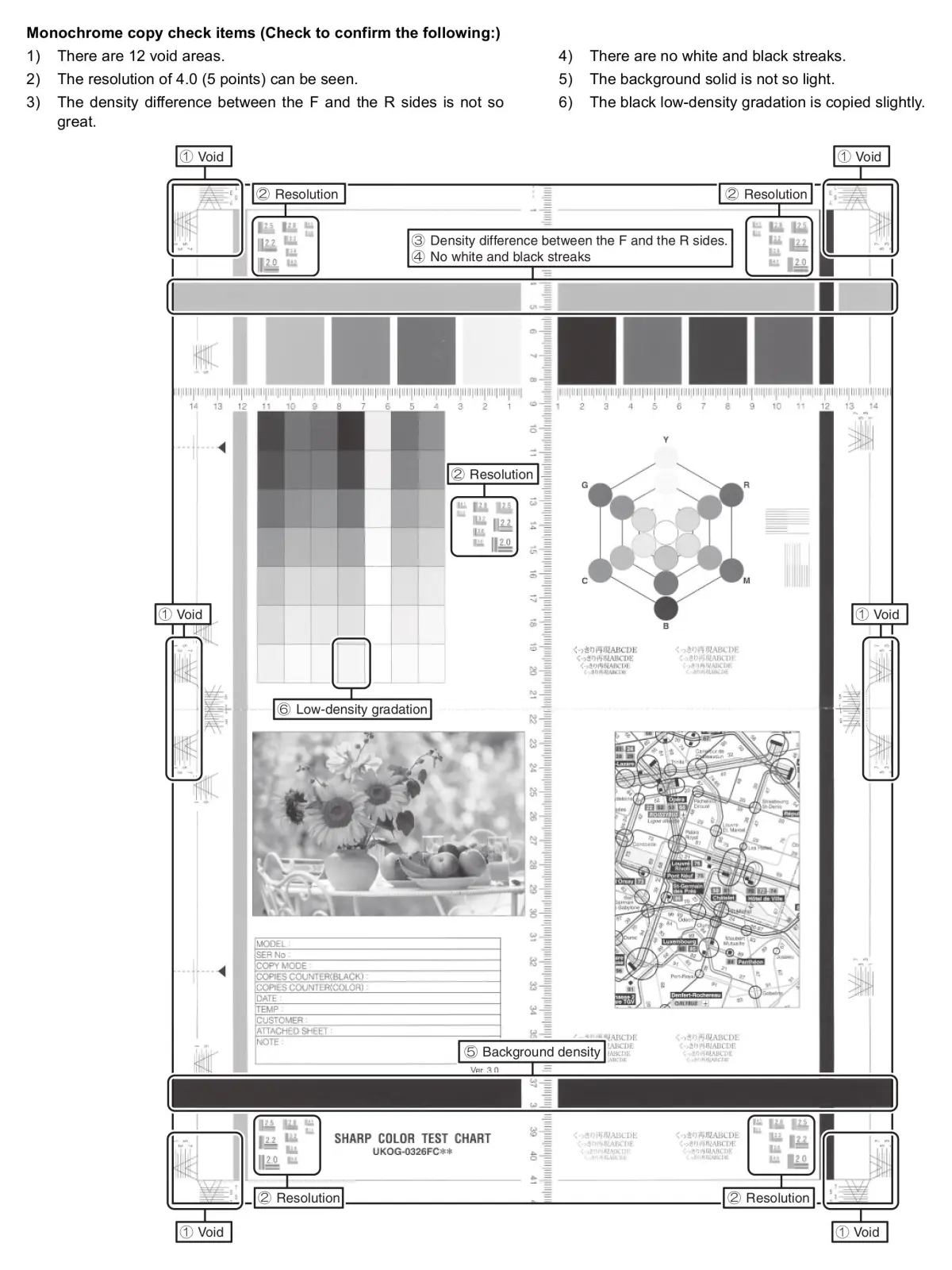

Kiểm tra bản sao thang xám

Tài liệu sử dụng bảng kiểm tra thang xám Sharp để đánh giá mật độ:

• Ô số 1 không được sao chép rõ.

• Ô số 2 chỉ xuất hiện nhẹ.

• Ô số 3 phải được sao chép.

• Mật độ hai đầu trang không được chênh lệch lớn.

• Không xuất hiện sọc trắng hoặc sọc đen.

Ngoài ra, bản sao kiểm tra cần đáp ứng các điểm chính:

• Có đủ các vùng trắng theo mẫu.

• Chi tiết độ phân giải 4.0 có thể quan sát được.

• Không có sọc trắng hoặc đen.

• Nền đặc không quá nhạt.

• Vùng chuyển sắc mật độ thấp vẫn được thể hiện nhẹ.

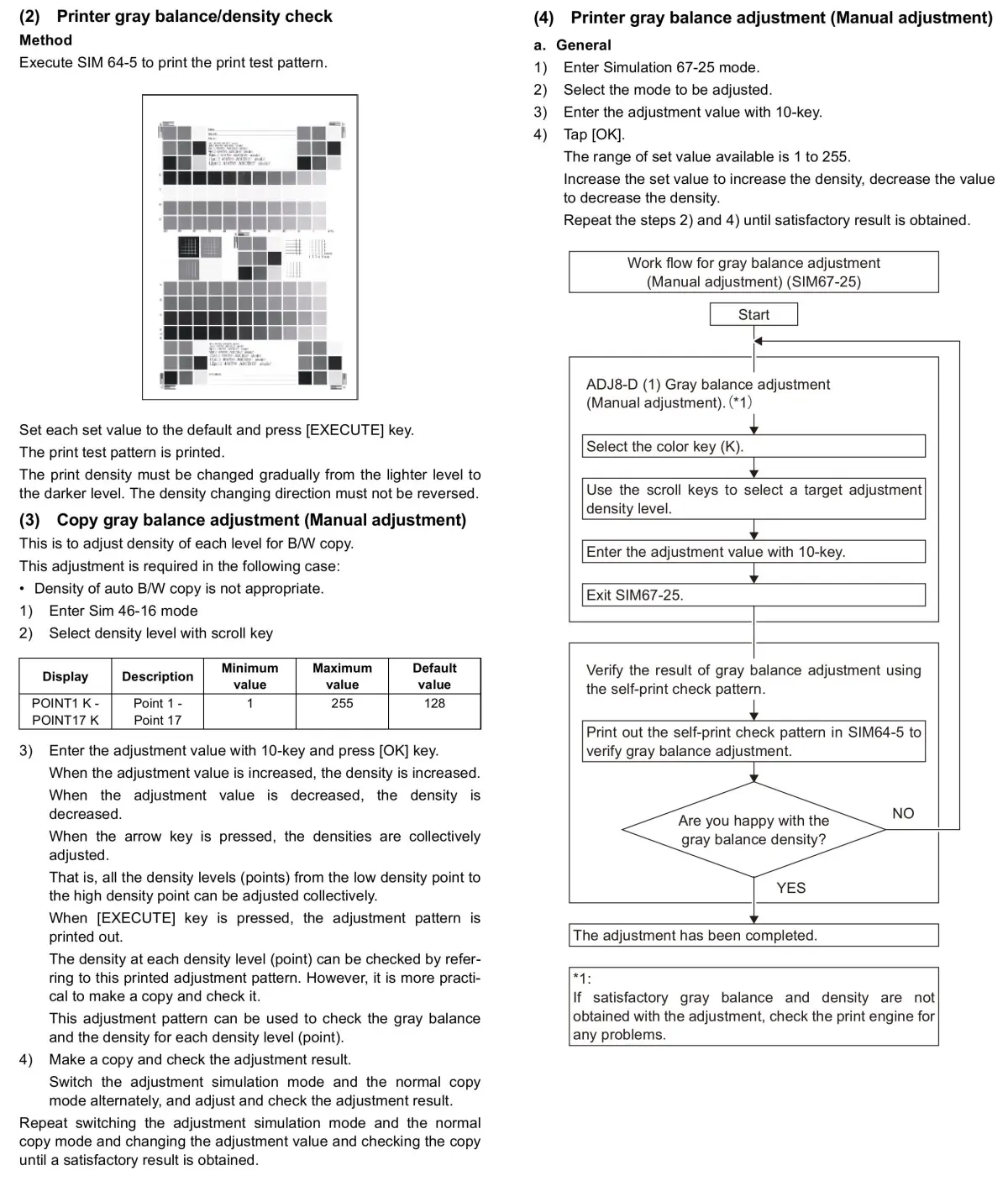

Kiểm tra bản in bằng SIM64-5

Chạy SIM64-5 để in mẫu thang xám của máy in.

Mật độ trên mẫu phải chuyển dần từ nhạt sang đậm. Không được xuất hiện tình trạng một vùng đang đậm lại chuyển ngược về nhạt.

Nếu mật độ chưa đạt, các chế độ điều chỉnh trong tài liệu gồm:

Khi tăng giá trị trong SIM46-16 hoặc SIM67-25, mật độ sẽ tăng. Khi giảm giá trị, mật độ sẽ giảm. Cần điều chỉnh từng bước nhỏ, in hoặc sao chép lại mẫu rồi mới tiếp tục thay đổi.

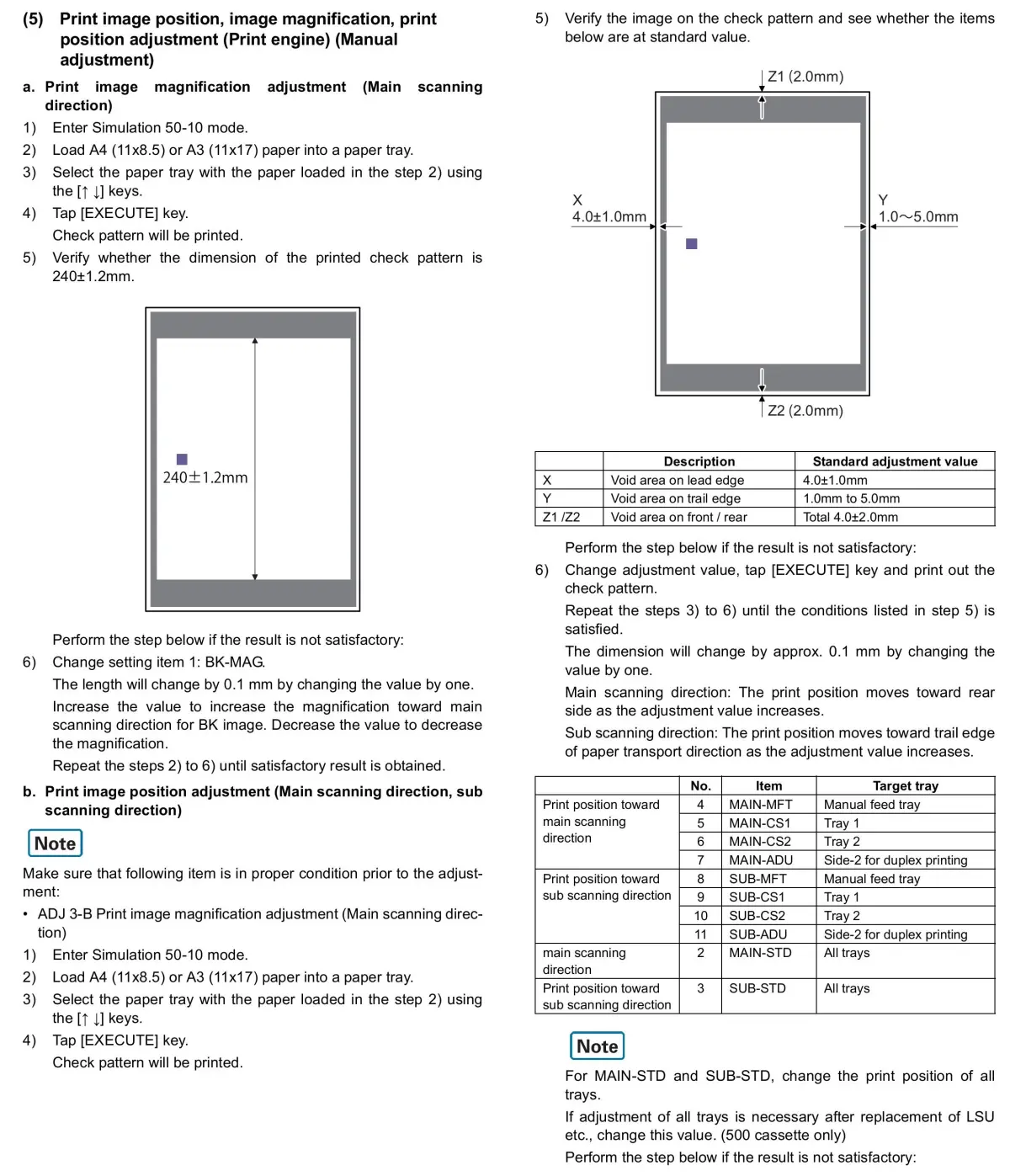

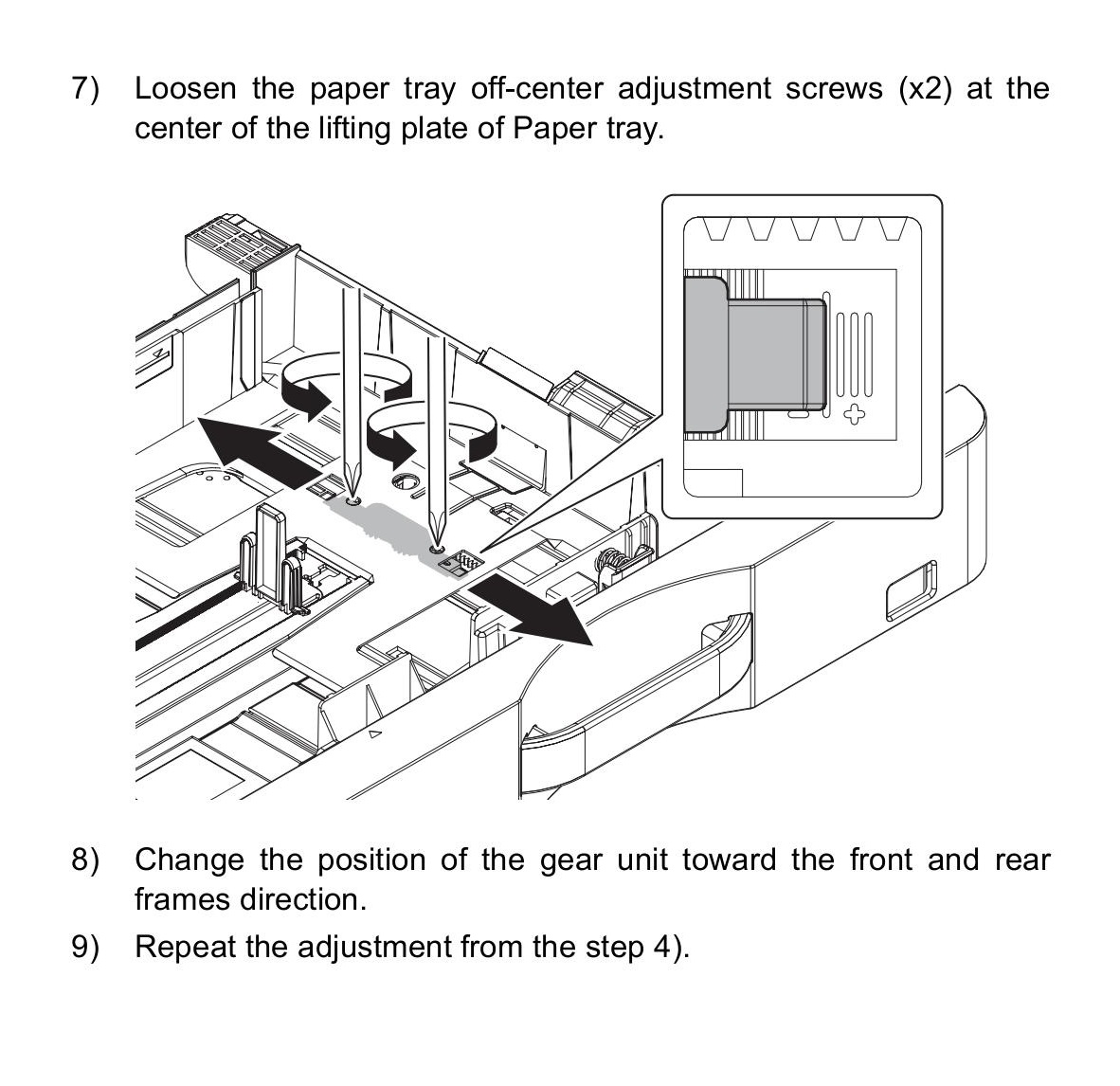

13. Kiểm tra kích thước và vị trí hình ảnh

SIM50-10 được sử dụng khi hình ảnh bị lệch, sai tỷ lệ hoặc khoảng trắng mép giấy không đúng.

Một số giá trị tham khảo trong tài liệu:

Mỗi lần thay đổi một đơn vị điều chỉnh có thể làm kích thước hoặc vị trí thay đổi khoảng 0,1 mm. Vì vậy, không nên tăng hoặc giảm quá nhiều giá trị trong một lần.

Checklist sau khi lắp đặt MAIN UNIT

Trước khi bàn giao máy, kỹ thuật viên nên xác nhận:

• Đã tháo toàn bộ băng keo và vật liệu vận chuyển.

• Đã tháo miếng chèn RSPF.

• Đã mở khóa bàn nâng khay giấy.

• Đã tháo vật liệu bảo vệ cụm sấy.

• Đã kéo hết tấm bảo vệ trống.

• Cụm từ được lắp đúng vị trí và đã kết nối giắc.

• Hộp mực đã khóa chắc chắn.

• SIM25-02 hiển thị COMPLETE nếu có thay developer.

• Initial Installation Wizard đã hoàn thành.

• Ngày, giờ và múi giờ chính xác.

• Mật khẩu quản trị đã được thay đổi.

• Kích thước và loại giấy được khai báo đúng.

• Bản sao không có sọc, nền bẩn hoặc lệch hình.

• Bản in có mật độ chuyển đều từ nhạt đến đậm.

Câu hỏi thường gặp

Có cần chạy SIM25-02 mỗi khi thay hộp mực không?

Không. Theo hướng dẫn kỹ thuật, SIM25-02 chỉ chạy khi developer được thay hoặc nạp mới. Không chạy chức năng này chỉ vì thay hộp mực toner.

Vì sao máy Sharp báo lỗi F2-40 sau khi lắp đặt?

Một nguyên nhân có thể là máy chưa hoàn tất SIM25-02 trong lần thiết lập developer ban đầu. Cần kiểm tra developer, hộp mực và thực hiện lại SIM25-02 đúng quy trình.

Hộp mực Sharp cần lắc bao nhiêu lần trước khi lắp?

Giữ hai đầu hộp mực và lắc ngang nhẹ nhàng khoảng bốn đến năm lần trước khi đưa vào máy.

Tại sao máy chưa sử dụng được sau khi bật nguồn lần đầu?

Máy cần hoàn tất Initial Installation Wizard. Trong quá trình Wizard chưa kết thúc, các thiết lập chưa được áp dụng và máy chưa thể vận hành bình thường.

Khi nào cần sử dụng SIM64-5?

SIM64-5 được dùng để in mẫu kiểm tra mật độ và độ cân bằng thang xám của chức năng in.

Người chưa có kinh nghiệm có nên tự nạp developer không?

Không nên. Việc nạp sai lượng, làm bẩn con lăn DV hoặc chạy sai SIM25-02 có thể gây nền đen, bản in nhạt, lỗi mật độ toner hoặc ảnh hưởng đến cụm từ.
